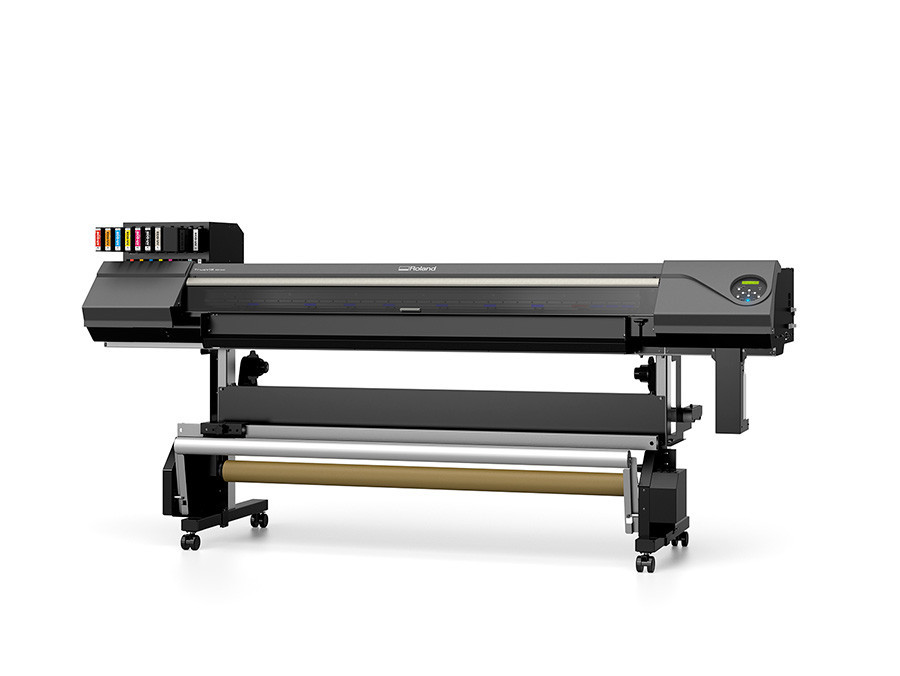

Roland TrueVIS MG2-640/300 UV-Druck- und Schneideplotter
Neue TrueVIS MG2-Serie für UV-Druck und Konturschnitt
Die Roland TrueVIS MG2-Serie verbindet hochauflösenden UV-LED-Druck, hochwertige Spezialeffekte und integrierten Konturschnitt in einem durchgängigen Produktionssystem. Mit MG2-640 und MG2-300 stehen zwei Arbeitsbreiten für unterschiedliche Produktionsanforderungen zur Verfügung.
Neu entwickelte industrielle Piezo-Druckköpfe, automatisierte Medieneinrichtung, 1.000-ml-Tintenbeutel und Mehrschichtdruck mit bis zu fünf Schichten in einem Durchgang steigern Produktivität und Anwendungsmöglichkeiten. VersaWorks 7 und Roland DG Connect ergänzen den Workflow von der Auftragsvorbereitung bis zur laufenden Produktion.
Mehr Leistung für hochwertige UV-Anwendungen
Die MG2-Serie ist für Unternehmen konzipiert, die klassische Werbetechnik mit höherwertigen UV-Anwendungen verbinden möchten. Weiß- und Glanztinte, Rot und Orange sowie der integrierte Konturschnitt erweitern die Möglichkeiten deutlich über einen reinen CMYK-Rollendruck hinaus.
Roland gibt für die neue Druckkopfgeneration Druckgeschwindigkeiten von bis zu dem Doppelten der vorherigen Modelle an. Gleichzeitig unterstützen die neu entwickelten Piezo-Druckköpfe eine hohe Bildschärfe, feine Details und eine leistungsfähige Weißausgabe.
Modelle und Ausführungen
| Modell | Medienbreite | Druck-/Schnittbreite | Ausführung |
|---|---|---|---|

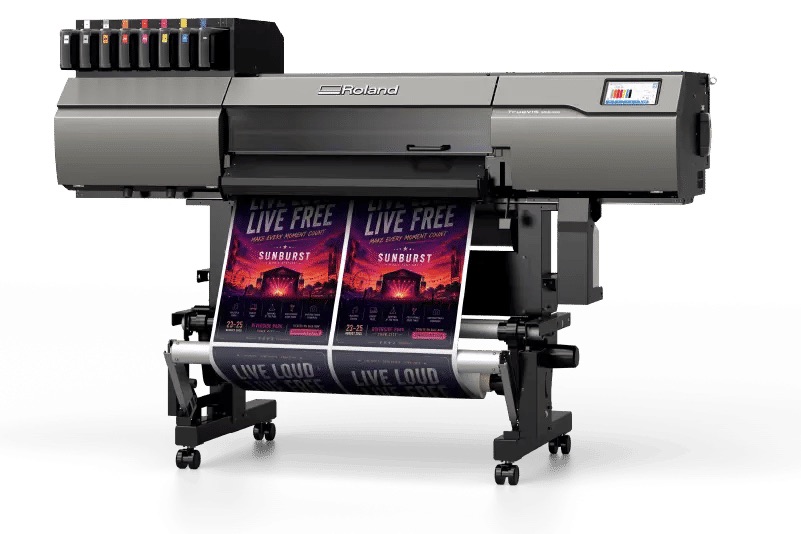

| MG2-300 | 182 bis 762 mm | Max. 736 mm | 30-Zoll UV-LED-Druck- und Schneideplotter |
| MG2-300_ADV1 | 182 bis 762 mm | Max. 736 mm | MG2-300 mit ULT-Luftreinigung und Anschlussadapter |
| MG2-640 | 335 bis 1.625 mm | Max. 1.600 mm | 64-Zoll UV-LED-Druck- und Schneideplotter |
| MG2-640_ADV1 | 335 bis 1.625 mm | Max. 1.600 mm | MG2-640 mit ULT-Luftreinigung und Anschlussadapter |
Vier Schwerpunkte der MG2-Serie
UV-Druck & Schnitt
Hochauflösender UV-Druck und präziser Konturschnitt in einem abgestimmten Produktionsworkflow.
Spezialeffekte
Weiß und Gloss ermöglichen Unterdrucke, Glanzeffekte sowie Relief- und Strukturoberflächen.
Erweiterter Farbraum
True Rich Color sowie Rot- und Orangetinten erweitern die Möglichkeiten für intensive Marken- und Sonderfarben.
Automatisierung
Automatisches Medienladen, Ein-Knopf-Kalibrierung, Direktdruck und intelligente Medienaufnahme reduzieren Bedienereingriffe.
Bis zu fünf Schichten in einem Durchgang
Eine besondere Stärke der MG2-Serie ist der Mehrschichtdruck. Bis zu fünf Schichten aus CMYK, Weiß und Gloss können in einem einzigen Durchgang produziert werden, ohne das Medium zwischen den einzelnen Schichten zurückzuführen.
Dadurch lassen sich unter anderem weiße Unterdrucke, beidseitig wirkende Glasdekorfolien, Spot-Gloss-Veredelungen, Relief- und Struktureffekte sowie Tag-/Nacht-Grafiken effizient produzieren. Gleichzeitig wird das Risiko von Fehlausrichtungen zwischen den einzelnen Schichten reduziert.
Schneller vom Auftrag zur fertigen Ausgabe
Automatisches Medienladen, Ein-Knopf-Medienkalibrierung, integrierter Print-&-Cut-Workflow und intelligente Medienaufnahme unterstützen einen effizienten Produktionsablauf vom Einrichten des Mediums bis zur fertigen Ausgabe.
Der Direktdruck ermöglicht den Zugriff auf vorbereitete Produktionsaufträge direkt über die Bedienoberfläche des Gerätes. VersaWorks 7 übernimmt RIP-Verarbeitung, Farbsteuerung, Spezialfarben sowie Druck- und Schnittdaten.
Roland DG Connect ergänzt den Workflow um Geräteinformationen, Produktionsüberwachung und Wartungsfunktionen.
EUV5EP UV-Tinten in 1.000-ml-Beuteln
Die MG2-Serie verwendet UV-Tinte der Generation EUV5EP in 1.000-ml-Beuteln. Je nach gewählter Tintenkonfiguration stehen Cyan, Magenta, Gelb, Schwarz sowie Weiß, Gloss, Orange und Rot zur Verfügung.
Die großen Tintenbeutel reduzieren notwendige Wechsel bei längeren Produktionsläufen. In Verbindung mit automatisierten Wartungsfunktionen und einer intelligenten Medienhandhabung ist die MG2-Serie auf einen möglichst kontinuierlichen Produktionsbetrieb ausgelegt.
Produktivität, Spezialeffekte und automatisierte Bedienung
Die Roland TrueVIS MG2-Serie verbindet leistungsfähigen UV-LED-Druck mit integriertem Konturschnitt, erweiterten Tintenkonfigurationen und einem hohen Automatisierungsgrad. Neu entwickelte industrielle Piezo-Druckköpfe, Mehrschichtdruck mit bis zu fünf Schichten sowie VersaWorks 7 eröffnen sowohl produktive Standardanwendungen als auch hochwertige Spezialproduktionen.

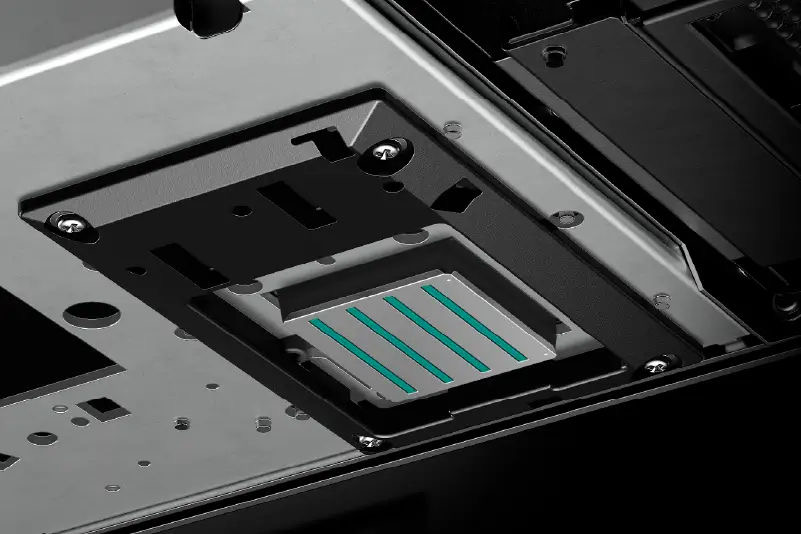

Fortschrittliche Druckköpfe für schnelleres Drucken
Die MG2-Serie arbeitet mit neu entwickelten industriellen Piezo-Druckköpfen für ultrafeine Tintentröpfchen, hohe Düsendichte und präzise Bildwiedergabe. Dadurch lassen sich hohe Produktivität und detailreiche Druckergebnisse miteinander verbinden.
Roland gibt für die neue Druckkopfgeneration Druckgeschwindigkeiten von bis zu dem Doppelten der vorherigen Modelle an. Abhängig von Tintenkonfiguration, Druckmodus, Medium und Qualitätsanforderung können damit auch produktionsorientierte Aufträge effizient verarbeitet werden.
Die für die MG2 dokumentierte Druckkopftechnologie mit 1,33 Zoll Breite und 300 npi unterstützt einen hohen Tintenausstoß, eine leistungsfähige Weißausgabe und gleichmäßige Druckqualität.
True Rich Color und erweiterter Farbraum
Die MG2-Serie verwendet EUV5EP UV-Tinten in 1.000-ml-Beuteln. Je nach gewählter Tintenkonfiguration stehen neben Cyan, Magenta, Gelb und Schwarz auch Weiß, Gloss, Orange und Rot zur Verfügung.
True Rich Color nutzt die erweiterten Farbmöglichkeiten der MG2-Serie für lebendige Farben, sanfte Farbverläufe und eine detailreiche Bildwiedergabe. Orange und Rot erweitern den Farbraum über klassisches CMYK hinaus und verbessern die Möglichkeiten zur Wiedergabe intensiver Marken-, Signal- und Sonderfarben.
Roland hebt insbesondere die größere Pantone-Abdeckung und die präzisere Wiedergabe von Markenfarben hervor. Weiß erweitert die Produktion auf transparenten und farbigen Medien, während Gloss für partielle Glanz-, Relief- und Struktureffekte eingesetzt werden kann.

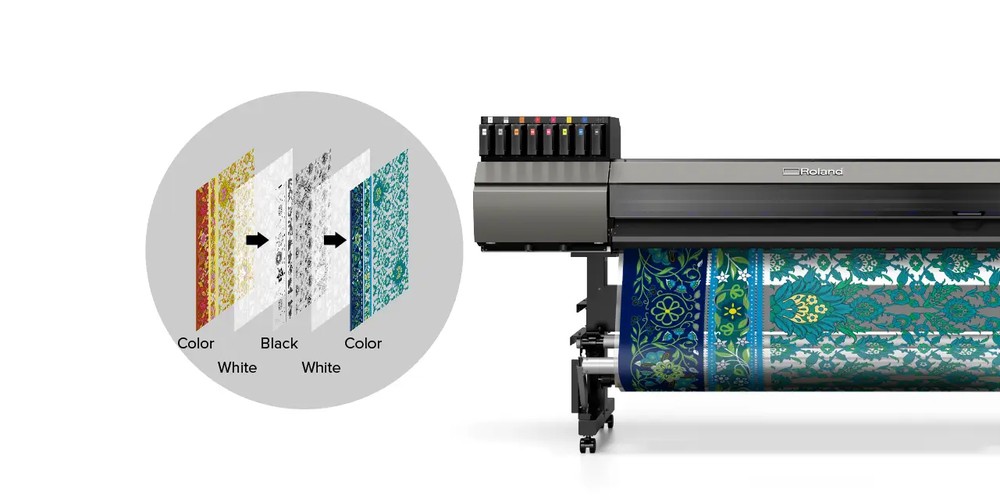

Fünf Schichten in einem Durchgang
Der Mehrschichtdruck gehört zu den wesentlichen technischen Besonderheiten der MG2-Serie. Bis zu fünf Tintenschichten können in einem einzigen Durchgang ausgegeben werden. CMYK, Weiß und Gloss lassen sich dabei kombinieren, ohne das Medium zwischen den einzelnen Schichten zurückzuführen.
Dadurch können komplexe Schichtaufbauten deutlich einfacher produziert werden. Eine mögliche Fünf-Schicht-Anwendung kombiniert beispielsweise Farbe – Weiß – Schwarz – Weiß – Farbe. Damit lassen sich Grafiken mit unterschiedlichen Ansichten beziehungsweise Wirkungen auf Vorder- und Rückseite realisieren.
Weitere typische Mehrschichtanwendungen sind:
- weiße Unterdrucke auf transparenten oder farbigen Medien
- beidseitig wirkende Fenster- und Glasdekorfolien
- Tag- und Nachtgrafiken
- partielle Spot-Gloss-Veredelungen
- Relief- und Strukturoberflächen
- dekorative Premium-Anwendungen mit mehreren Farb- und Effektschichten
Da das Medium während des mehrschichtigen Aufbaus nicht wiederholt vor- und zurückgeführt werden muss, werden Produktionszeit und Bedienaufwand reduziert. Gleichzeitig sinkt das Risiko von Fehlausrichtungen zwischen den einzelnen Druckschichten.
Automatisierung bei jedem Arbeitsvorgang
Automatisches Medienladen, Ein-Knopf-Medienkalibrierung, Direktdruck, integriertes Drucken und Schneiden sowie eine intelligente Medienaufnahme reduzieren die Zahl manueller Arbeitsschritte bei Einrichtung und Produktion.

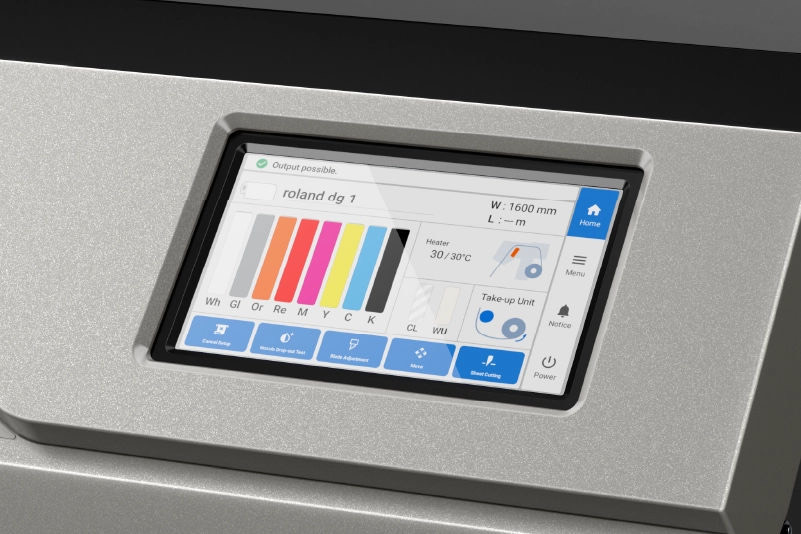

Der 7-Zoll-Touchscreen ermöglicht die Bedienung zentraler Gerätefunktionen direkt an der Maschine. Bereits vorbereitete VersaWorks-Aufträge können über die Druckeroberfläche ausgewählt und erneut ausgegeben werden.
VersaWorks 7 übernimmt RIP-Verarbeitung, Farbsteuerung, Spezialfarben, Mehrschichtdruck sowie Druck- und Schnittdaten. Roland DG Connect ergänzt den Workflow um Geräteinformationen, Produktionsüberwachung und Wartungsfunktionen.
Integriertes Drucken und Konturschneiden
Druck und Konturschnitt erfolgen innerhalb derselben Produktionsplattform. Dadurch lassen sich insbesondere Aufkleber, Etiketten, Fensterdekorationen, Verpackungsmuster und individuell geformte Werbegrafiken ohne Wechsel auf einen separaten Schneideplotter produzieren.
Die MG2-Serie verwendet Messer der Roland CAMM-1-Reihe und erreicht eine Schnittgeschwindigkeit von 10 bis 300 mm/s. Die Schneidekraft ist von 30 bis 500 gf einstellbar.
Die integrierte Medienaufwickelvorrichtung unterstützt einen kontrollierten Materiallauf bei längeren Rollenproduktionen. Auch Druck- und Schneideabläufe können damit stärker in einen durchgängigen Produktionsprozess eingebunden werden.
Automatisierte Wartung für einen stabilen Produktionsbetrieb
Der automatische Tuchwischer unterstützt die regelmäßige Reinigung des Druckkopfs und reduziert notwendige manuelle Bedienereingriffe. Das weiterentwickelte Reinigungssystem trägt dazu bei, die Druckqualität über längere Produktionszeiträume stabil zu halten und Stillstandszeiten zu reduzieren.
Zusammen mit automatisierter Medieneinrichtung, intelligenter Medienhandhabung und den großvolumigen 1.000-ml-Tintenbeuteln ist die MG2-Serie auf einen möglichst kontinuierlichen Produktionsbetrieb ausgelegt.
Typische Anwendungen
UV-Druck, Weiß- und Glanztinte, erweiterter Farbraum, Mehrschichtdruck und integrierter Konturschnitt eröffnen der MG2-Serie ein breites Anwendungsspektrum in Werbetechnik, Dekoration, Handel sowie Etiketten- und Verpackungsproduktion.
Großformatige Werbegrafiken auf geeigneten Rollenmedien für aufmerksamkeitsstarke Innen- und Außenanwendungen.
Weiße Tinte und Mehrschichtdruck für transparente, farbige und dekorative Fensterfolien.
Leuchtstarke Grafiken für Backlit-Systeme, Lichtwerbung und beleuchtete Displays.
UV-Druck und integrierter Konturschnitt für Einzelstücke, Kleinserien und größere Produktionsläufe.
Verpackungsmuster, Etiketten und Prototypen für Kleinserien, Produktentwicklung und Präsentation.
Formgeschnittene Einzelhandelsgrafiken, Verkaufsdisplays und hochwertige Präsentationsanwendungen.
Technische Daten der Roland TrueVIS MG2-Serie
| Merkmal | MG2-640 | MG2-300 |
|---|---|---|
| Druckverfahren | Piezo-Tintenstrahlverfahren | |
| Medienbreite | 335 bis 1.625 mm | 182 bis 762 mm |
| Maximale Druck- und Schnittbreite | 1.600 mm | 736 mm |
| Maximale Medienstärke beim Drucken | 1,0 mm mit Trägermaterial | |
| Maximale Medienstärke beim Schneiden | 0,4 mm mit Trägermaterial; 0,22 mm ohne Trägermaterial | |
| Maximaler Rollendurchmesser | 250 mm | |
| Maximales Rollengewicht | 45 kg | 30 kg |
| Rollenkern | 76,2 mm (3 Zoll) oder 50,8 mm (2 Zoll) | |
| Tintentyp | Roland EUV5EP UV-Tinte, 1.000-ml-Beutel | |
| Tinten-Aushärtung | Integrierte LED-UV-Lampe | |
| Maximale Druckauflösung | 1.800 dpi | |
| Druckkopf | 1,33-Zoll-Druckkopf der neuen Generation, 300 npi Düsendichte pro Reihe | |
| Maximale dokumentierte Druckgeschwindigkeit | Bis zu 21,9 m²/h bei entsprechender CMYK-Konfiguration im High-Speed-Modus | |
| Schnittgeschwindigkeit | 10 bis 300 mm/s | |
| Schneidekraft | 30 bis 500 gf1 | |
| Messertyp | Messer der Roland CAMM-1-Reihe | |
| Messer-Offset | 0,000 bis 1,500 mm | |
| Software-Auflösung beim Schneiden | 0,025 mm/Schritt | |
| Heizung vorne | 30 bis 55 °C2 | |
| Schnittstelle | Ethernet 100BASE-TX / 1000BASE-T, automatische Umschaltung | |
| Energiesparfunktion | Automatischer Schlafmodus | |
| Nenneingangsleistung | 100–120 / 220–240 V AC, 50/60 Hz, 5,3 / 2,7 A | 100–120 / 220–240 V AC, 50/60 Hz, 4,1 / 2,0 A |
| Leistungsaufnahme im Betrieb | Ca. 700 W | Ca. 550 W |
| Leistungsaufnahme im Ruhezustand | Ca. 65 W | |
| Schalldruckpegel im Betrieb | 66 dB(A) oder weniger | |
| Schalldruckpegel im Standby | 62 dB(A) oder weniger | |
| Abmessungen (B × T × H) | 2.902 × 748 × 1.412 mm | 2.038 × 748 × 1.412 mm |
| Gewicht | 210 kg | 165 kg |
| Betriebsumgebung | 20 bis 32 °C; 35 bis 80 % relative Luftfeuchtigkeit, nicht kondensierend | |
| Umgebung außer Betrieb | 5 bis 40 °C; 20 bis 80 % relative Luftfeuchtigkeit, nicht kondensierend | |
1 500 gf ist die maximale momentane Schneidekraft. Die geeignete Schneidekraft ist abhängig von Material, Materialstärke, Messer und Anwendung einzustellen.
2 Nach dem Einschalten ist abhängig von der Betriebsumgebung eine Aufwärmphase von etwa 5 bis 20 Minuten erforderlich. Je nach Umgebungstemperatur und Medienbreite kann die eingestellte Temperatur unter Umständen nicht erreicht werden.
Tintenkonfigurationen
| Konfiguration | Farben | Typischer Schwerpunkt |
|---|---|---|
| 8 Farben | CMYK + Gloss + Weiß + Orange + Rot | Großer Farbraum, Weißdruck und Glanzeffekte |
| 7 Farben | CMYK + 2 × Weiß + Orange + Rot | Hohe Weißleistung und erweiterter Farbraum |
| 6 Farben | CMYK + 2 × Gloss + 2 × Weiß | Weiß-, Gloss-, Relief- und Struktureffekte |
| 4 Farben | CMYK | Produktionsorientierter Farbdruck |
Die Tintenkonfiguration wird entsprechend dem geplanten Anwendungsspektrum gewählt. Spezialtinten wie Weiß und Gloss erweitern die Produktionsmöglichkeiten, beeinflussen jedoch auch Druckgeschwindigkeit, Tintenverbrauch und Wartungsbedarf.
Lieferumfang
Zum dokumentierten Lieferumfang gehören spezieller Standfuß, Netzkabel, Medienaufwickelvorrichtung, Medienhalter, Ersatzklinge für das Trennmesser, Reinigungsflüssigkeit für Wartungsarbeiten, Resttintenbehälter, Benutzerhandbuch sowie Roland VersaWorks und Roland DG Connect.
Die ADV1-Ausführungen ergänzen MG2-300 beziehungsweise MG2-640 um eine ULT-Abzugseinheit und den erforderlichen Anschlussadapter.
Hinweise zum Tintenverbrauch
Der tatsächliche Tintenverbrauch hängt unter anderem von Motiv, Farbdeckung, Druckmodus, Medium, Tintenkonfiguration sowie automatischen Reinigungs- und Wartungszyklen ab. Bei Weiß- und Glanztinte können Anwendung und Mehrschichtdruck den Verbrauch zusätzlich beeinflussen.
Weitere Informationen finden Sie unter Tintenverbrauch bei Inkjet-Druckern.
Technische Daten können vom Hersteller ohne vorherige Ankündigung geändert werden. Maßgeblich sind die für die konkrete Gerätekonfiguration zum Bestellzeitpunkt gültigen Herstellerangaben.
Systemanforderungen für Roland VersaWorks 7
Für die Auftragsvorbereitung, Farbsteuerung sowie Druck- und Schnittausgabe der Roland TrueVIS MG2-Serie wird Roland VersaWorks 7 eingesetzt. Die Software steht für Windows und macOS zur Verfügung. Für Installation, Aktualisierungen und die Nutzung der Onlinefunktionen werden eine Internetverbindung und eine Roland DG Connect-ID benötigt.
Computeranforderungen
| Komponente | Windows | macOS |
|---|---|---|
| Betriebssystem | Windows 11 | macOS 26, macOS 15 oder macOS 14 |
| Prozessor | Intel Core i5-4670 oder höher | Apple Silicon Intel-basierte Macs werden nicht unterstützt. |
| Arbeitsspeicher | Mindestens 8 GB RAM 16 GB RAM empfohlen |
Mindestens 8 GB RAM |
| Freier Speicherplatz | Mindestens 128 GB SSD: mindestens 256 GB frei empfohlen HDD: mindestens 500 GB frei empfohlen |
Mindestens 128 GB |
| Grafikkarte / Display | Mindestens 1.280 × 1.024 Pixel 1.920 × 1.080 Pixel mit 24-Bit-Farbdarstellung empfohlen |
1.280 × 1.024 Pixel oder höher |
| Druckerverbindung | Ethernet 100BASE-TX / 1000BASE-T | |
| Internetverbindung | Erforderlich | |
| Webbrowser | Aktueller Webbrowser erforderlich | |
| Benutzerkonto | Roland DG Connect-ID erforderlich | |
Netzwerk und Onlineverbindung
Die MG2-Serie wird über Ethernet in das Produktionsnetzwerk eingebunden. Für einen stabilen Produktionsbetrieb empfiehlt TECHNOPLOT eine kabelgebundene Gigabit-Ethernet-Verbindung zwischen Drucker, Netzwerk und VersaWorks-Arbeitsplatz.
| Bereich | Empfehlung |
|---|---|
| Netzwerk | Kabelgebundene Gigabit-Ethernet-Verbindung |
| IP-Adresse | Feste IP-Adresse oder dauerhafte DHCP-Reservierung für den Drucker |
| Internetzugriff | Für Installation, Aktivierung, Software- und Profilaktualisierungen sowie Roland DG Connect |
| Firewall / Sicherheit | VersaWorks 7 und Roland DG Connect benötigen innerhalb der betrieblichen Sicherheitsrichtlinien Zugriff auf das lokale Netzwerk und die erforderlichen Roland-DG-Onlinedienste. |
| Datensicherung | Regelmäßige Sicherung von Druckdaten, Medienprofilen, Warteschlangen und kundenspezifischen Einstellungen empfohlen |
TECHNOPLOT-Empfehlung für den Produktionsarbeitsplatz
- Separater und regelmäßig gewarteter VersaWorks-Arbeitsplatz für die Druck- und Schneideproduktion
- Mindestens 16 GB RAM; bei großen, gekachelten oder komplex aufgebauten Druckdaten sind 32 GB sinnvoll
- Aktueller leistungsfähiger Mehrkernprozessor
- Schneller SSD-Speicher mit mindestens 256 GB freiem Arbeitsbereich für RIP- und Auftragsdaten
- Kabelgebundene Gigabit-Netzwerkverbindung mit fester IP-Zuordnung oder DHCP-Reservierung
- Aktuelles und vollständig unterstütztes Betriebssystem sowie abgestimmte VersaWorks- und Sicherheitsupdates
- Full-HD-Auflösung oder höher; für farbkritische Produktionen ein geeigneter und regelmäßig kalibrierter Monitor
- Regelmäßige Sicherung wichtiger Profile, Einstellungen und Produktionsdaten
Softwarestände und unterstützte Betriebssystemversionen können sich durch Aktualisierungen ändern. Vor einer Neuinstallation, einem Betriebssystemupdate oder einem Rechnerwechsel sollte deshalb der jeweils aktuelle Roland-DG-Freigabestand geprüft werden.
Zubehör und Verbrauchsmaterialien für die Roland TrueVIS MG2-Serie
Für MG2-640 und MG2-300 stehen abgestimmte Optionen für Luftreinigung, Medienführung und unterschiedliche Tintenkonfigurationen zur Verfügung. Die geeignete Ausstattung sollte auf Gerätegröße, Produktionsvolumen, eingesetzte Materialien und die räumlichen Bedingungen abgestimmt werden.
ADV1-Ausführungen mit ULT-Luftreinigung
Für beide MG2-Modelle stehen zusätzlich ADV1-Ausführungen zur Verfügung. Diese Bundles kombinieren den jeweiligen UV-Druck- und Schneideplotter mit einer ULT-Abzugseinheit und dem erforderlichen Anschlussadapter.
| Ausführung | Ausstattung | Einsatz |
|---|---|---|
| MG2-300_ADV1 | MG2-300 + ULT-Abzugseinheit + Anschlussadapter | 30-Zoll-Ausführung mit abgestimmter Luftreinigung |
| MG2-640_ADV1 | MG2-640 + ULT-Abzugseinheit + Anschlussadapter | 64-Zoll-Ausführung mit abgestimmter Luftreinigung |
ULT-Abzugseinheit und Anschlussadapter
Für UV-Druckarbeitsplätze kann abhängig von Produktionsvolumen, Raumgröße, Luftführung und den betrieblichen Rahmenbedingungen eine zusätzliche Luftreinigung sinnvoll sein.
Der Anschlussadapter ermöglicht die Verbindung des vorgesehenen Abluftschlauchs mit dem Drucker. Bei den Standardausführungen MG2-300 und MG2-640 gehört dieser Adapter nicht zum regulären Lieferumfang.
| Artikel | Bestellnummer | Beschreibung |
|---|---|---|
| ULT-Abzugseinheit | 2-00305 | Abzugseinheit für die abgestimmte Luftreinigung der MG2-Serie |
| Anschlussadapter | 1000005301 | Adapter zum Anschluss des Schlauchs der Abzugseinheit an den Drucker |
Optionaler Verlängerungstisch
Für die MG2-Serie steht der optionale Verlängerungstisch ET-64/30L zur Verfügung. Er unterstützt die Medienführung bei dafür geeigneten Materialien und Anwendungen.
Bei stärkeren oder weniger flexiblen Medien sollten Planlage, Medienvorschub, Oberflächenbeschaffenheit, UV-Härtung und Schneideverhalten vor einer Serienproduktion mit dem Originalmaterial geprüft werden.
| Option | Funktion |
|---|---|
| ET-64/30L | Verlängerungstisch zur Unterstützung der Medienführung bei geeigneten Anwendungen |
EUV5EP UV-Tinten in 1.000-ml-Beuteln
Die Roland TrueVIS MG2-Serie verwendet EUV5EP UV-Tinte in 1.000-ml-Beuteln. Die großvolumigen Tintenbeutel reduzieren notwendige Wechsel bei längeren Produktionsläufen und unterstützen einen kontinuierlichen Produktionsbetrieb.
Roland gibt an, dass die 1.000-ml-Tintenbeutel die Betriebskosten gegenüber vergleichbaren 500-ml-Tintenkonfigurationen um bis zu 40 % reduzieren können. Der tatsächliche wirtschaftliche Vorteil hängt von Tintenkonfiguration, Produktionsvolumen, Druckmodus und Anwendung ab.
| Farbe | Tinte | Inhalt | Anwendungsschwerpunkt |
|---|---|---|---|
| Cyan | EUV5EP Cyan | 1.000 ml | Prozessfarbe |
| Magenta | EUV5EP Magenta | 1.000 ml | Prozessfarbe |
| Gelb | EUV5EP Gelb | 1.000 ml | Prozessfarbe |
| Schwarz | EUV5EP Schwarz | 1.000 ml | Prozessfarbe |
| Weiß | EUV5EP Weiß | 1.000 ml | Weiße Unterdrucke sowie transparente und farbige Medien |
| Gloss | EUV5EP Gloss | 1.000 ml | Glanz-, Relief- und Struktureffekte |
| Orange | EUV5EP Orange | 1.000 ml | Erweiterung des Farbraums |
| Rot | EUV5EP Rot | 1.000 ml | Erweiterung des Farbraums |
Die Tintenkonfiguration wird entsprechend dem geplanten Anwendungsspektrum festgelegt. Bestellen Sie ausschließlich Tinten und Verbrauchsmaterialien, die für die installierte MG2-Tintenkonfiguration freigegeben sind.
Schneidemesser
Die integrierte Schneideeinheit verwendet Messer der Roland CAMM-1-Reihe. Das geeignete Messer richtet sich nach Medium, Materialstärke, Konturgröße, erforderlicher Schneidekraft und gewünschter Schnittqualität.
Die öffentliche MG2-Produktinformation nennt derzeit keine einzelnen Messer-Bestellnummern. Deshalb übernehmen wir weiterhin keine Zubehörnummern ausschließlich aus der früheren MG-Serie.
Beratung zur Zubehör- und Tintenauswahl
Die optimale Ausstattung hängt vom tatsächlichen Produktionsprofil ab. TECHNOPLOT unterstützt bei der Auswahl von Tintenkonfiguration, Luftreinigung, Medienführung und Schneidezubehör. Kundeneigene Materialien können vor einer Investitionsentscheidung unter realistischen Produktionsbedingungen getestet werden.
Welche TrueVIS MG2 passt zu Ihrer Produktion?
Die Roland TrueVIS MG2-Serie richtet sich an Anwender, die hochwertigen UV-Druck, Spezialeffekte und Konturschnitt in einem durchgängigen Produktionssystem verbinden möchten. Typische Einsatzbereiche sind Aufkleber, Etiketten, Fenster- und Glasdekorfolien, Schilder, Displays, Banner, Backlit-Anwendungen, Dekorgrafiken sowie Verpackungsmuster.
Für die Auswahl zwischen MG2-300 und MG2-640 sind nicht nur die maximalen Arbeitsbreiten entscheidend. Ebenso wichtig sind die tatsächlich verwendeten Materialformate, Produktionsmengen, gewünschten Tintenkonfigurationen, der Anteil konturgeschnittener Aufträge und die geplanten Spezialanwendungen.
MG2-300 oder MG2-640?
| Modell | Druck-/Schnittbreite | Typische Auswahlgründe |
|---|---|---|
| MG2-300 | Bis 736 mm | Kompakte Produktion von Aufklebern, Etiketten, Dekoren und kleineren Print-&-Cut-Anwendungen |
| MG2-640 | Bis 1.600 mm | Breite Werbetechnik, Displays, Fensterfolien, Banner und größere Rollenproduktionen |
Mehrschichtdruck als wichtiges Investitionskriterium
Der Mehrschichtdruck ist einer der wesentlichen Unterschiede der MG2-Serie gegenüber klassischen UV-Print-&-Cut-Systemen. Bis zu fünf Schichten aus CMYK, Weiß und Gloss können in einem einzigen Durchgang produziert werden, ohne das Medium zwischen den einzelnen Schichten zurückzuführen.
Damit können Anwendungen entstehen, die mit einem einfachen Farb- oder Weißunterdruck nur eingeschränkt realisierbar sind. Ein möglicher Fünf-Schicht-Aufbau ist beispielsweise Farbe – Weiß – Schwarz – Weiß – Farbe. Dadurch können auf transparenten Medien zwei unterschiedliche Ansichten erzeugt und störende Durchsicht beziehungsweise gegenseitige Beeinflussung der Motive reduziert werden.
Für die Investitionsentscheidung ist deshalb entscheidend, ob solche Anwendungen tatsächlich regelmäßig benötigt werden. Besonders interessant ist der Mehrschichtdruck beispielsweise für:
- beidseitig wirkende Fenster- und Glasdekorfolien
- Tag-/Nacht-Grafiken mit unterschiedlicher Wirkung bei Auf- und Durchlicht
- transparente Aufkleber und Decals mit Weißunterdruck
- Spot-Gloss-Veredelungen
- Relief- und Strukturoberflächen
- hochwertige Etiketten und Verpackungsmuster
- Premium-Grafiken mit mehreren Farb- und Effektschichten
Ein weiterer Vorteil entsteht durch den durchgängigen Produktionsablauf: Weil das Medium zwischen den einzelnen Schichten nicht mehrfach zurückgeführt werden muss, werden zusätzliche Bedienerschritte reduziert und die Passergenauigkeit der übereinanderliegenden Schichten unterstützt.
Nicht jede Produktion benötigt fünf Schichten. TECHNOPLOT empfiehlt deshalb, die benötigten Schichtaufbauten bereits vor der Investition anhand konkreter Anwendungen und Originalmaterialien zu testen. So lässt sich beurteilen, welche Tintenkonfiguration und welcher Produktionsmodus wirtschaftlich sinnvoll sind.
Tintenkonfiguration nach dem Anwendungsschwerpunkt auswählen
Die Tintenkonfiguration sollte bereits vor der Investition anhand der tatsächlich geplanten Anwendungen festgelegt werden. Neben CMYK stehen je nach Konfiguration Weiß, Gloss, Orange und Rot zur Verfügung.
- CMYK: für klassischen Farbdruck und produktionsorientierte Anwendungen
- Weiß: für transparente und farbige Medien sowie weiße Unterdrucke
- Gloss: für partielle Glanzeffekte, Reliefs und strukturierte Oberflächen
- Orange und Rot: für einen erweiterten Farbraum und eine verbesserte Wiedergabe intensiver Marken- und Sonderfarben
Mit True Rich Color nutzt die MG2-Serie die erweiterten Farbmöglichkeiten von Rot und Orange, um den Farbraum über klassisches CMYK hinaus zu erweitern. Roland hebt dabei insbesondere die größere Pantone-Abdeckung und bessere Möglichkeiten zur Wiedergabe von Markenfarben hervor.
Die Ausstattung sollte dennoch nicht allein nach der maximal möglichen Zahl an Sonderfarben gewählt werden. Entscheidend ist, welche Anwendungen regelmäßig produziert werden und welchen wirtschaftlichen Nutzen die jeweilige Tintenkonfiguration im täglichen Betrieb bietet.
Weiße Tinte – zusätzliche Möglichkeiten mit regelmäßiger Pflege
Weiße UV-Tinte erweitert das Anwendungsspektrum insbesondere bei transparenten, farbigen oder metallischen Medien erheblich. Für Unternehmen mit regelmäßigem Weißdruck kann sie deshalb einen wichtigen Mehrwert bieten.
Die MG2-Serie unterstützt den täglichen Betrieb durch ein verbessertes Reinigungssystem und automatisierte Wartungsfunktionen. Dadurch werden Bedienereingriffe reduziert und eine gleichbleibende Druckqualität unterstützt. Wie bei pigmentierter weißer Tinte üblich, bleiben eine regelmäßige Kontrolle des Druckbildes und die Einhaltung der vorgesehenen Betriebs- und Pflegeroutinen dennoch wichtig.
Auch automatische Reinigungs- und Wartungszyklen können Tinte und Reinigungsflüssigkeit verbrauchen. Für eine realistische Betriebskostenbetrachtung sollten deshalb neben der bedruckten Fläche auch Tintenkonfiguration, Produktionsrhythmus und Wartungsbedarf berücksichtigt werden.
Materialtests vor der Serienproduktion
UV-Tinte eröffnet ein breites Anwendungsspektrum. Die Eignung eines konkreten Materials sollte jedoch immer anhand der späteren Beanspruchung beurteilt werden. Materialoberfläche, Beschichtung, Weichmacher, Weiterverarbeitung und Einsatzbedingungen können das Ergebnis beeinflussen.
Bei wichtigen Produktionsmaterialien empfehlen wir deshalb Tests mit dem Originalmaterial. Dabei können unter anderem folgende Punkte bewertet werden:
- Tintenhaftung und Kratzfestigkeit
- Farbwiedergabe und gewünschte Farbwirkung
- Deckkraft der weißen Tinte
- Gloss-, Relief- und Struktureffekte
- Mehrschichtdruck und Passergenauigkeit
- Wirkung unterschiedlicher Schichtaufbauten
- Konturschnitt und Entgitterverhalten
- Verhalten beim Biegen, Falten, Rillen oder Verkleben
- Eignung des Materials für die vorgesehene Weiterverarbeitung
Verlängerungstisch für geeignete Materialien
Der optionale Verlängerungstisch ET-64/30L unterstützt die Medienführung bei dafür geeigneten Materialien. Er erweitert die Möglichkeiten der Rollenplattform, ersetzt jedoch keinen Flachbettdrucker.
Bei stärkeren oder weniger flexiblen Materialien müssen insbesondere Planlage, Materialzufuhr, Druckqualität und Schneideverhalten geprüft werden. TECHNOPLOT kann dafür kundeneigene Materialien und konkrete Anwendungen vorab testen.
Luftreinigung und Produktionsumgebung
Für MG2-300 und MG2-640 stehen mit MG2-300_ADV1 und MG2-640_ADV1 Ausführungen mit ULT-Abzugseinheit und passendem Anschlussadapter zur Verfügung.
Ob und in welcher Ausführung eine Luftreinigung sinnvoll ist, hängt unter anderem von Produktionsvolumen, Raumgröße, Luftführung und den betrieblichen Rahmenbedingungen ab. TECHNOPLOT unterstützt bei der Planung der Aufstellung und bei der Auswahl einer geeigneten Gerätekonfiguration.
Automatisierung und Produktionsablauf
Automatisches Medienladen, Ein-Knopf-Medienkalibrierung, Direktdruck, integriertes Drucken und Schneiden sowie eine intelligente Medienaufnahme reduzieren die erforderlichen Bedienerschritte. Gerade bei häufig wechselnden Aufträgen können diese Funktionen die Einrichtung vereinfachen und Stillstandszeiten reduzieren.
Für die Investitionsentscheidung sollte deshalb nicht nur die maximale Druckgeschwindigkeit betrachtet werden. Auch Rüstzeiten, Materialwechsel, Mehrschichtaufträge, Konturschnitt und der tatsächliche Bedienaufwand bestimmen die wirtschaftliche Leistung eines Produktionssystems.
VersaWorks 7, Farbmanagement und Produktionsworkflow
VersaWorks 7 übernimmt die Auftragsvorbereitung, RIP-Verarbeitung, Farbsteuerung, Spezialfarben, Mehrschichtdruck sowie Druck- und Schnittdaten. Für wiederholbare Ergebnisse sollten Material, Druckmodus, Tintenkonfiguration und Weiterverarbeitung als zusammenhängender Produktionsprozess betrachtet werden.
Individuelle Medienprofile können insbesondere bei häufig verwendeten Produktionsmaterialien dazu beitragen, Farbe und Produktionsbedingungen reproduzierbar aufeinander abzustimmen. Bei markenkritischen Farben können zusätzlich konkrete Farbmuster und Referenzwerte in den Workflow einbezogen werden.
Beratung, Installation und Service durch TECHNOPLOT
TECHNOPLOT begleitet Ihr Projekt von der ersten Anwendungsidee bis zum laufenden Produktionsbetrieb. Mit mehr als 40 Jahren Erfahrung im Large-Format-Printing verbinden wir Anwendungsberatung, Maschineninstallation, Farbmanagement, Schulung und technischen Service zu einer abgestimmten Gesamtlösung.
|
Anwendungs- und Investitionsberatung Gemeinsam analysieren wir Materialien, Formate, Stückzahlen, Qualitätsanforderungen, gewünschte Veredelungen und vorhandene Produktionsabläufe. Daraus leiten wir die geeignete Systemkonfiguration und notwendige Zusatzausstattung ab. Dabei berücksichtigen wir nicht nur die Anschaffung, sondern auch Bedienaufwand, Verbrauchsmaterialien, Wartung, Prozesssicherheit und zukünftige Erweiterungsmöglichkeiten. |
Material- und Anwendungstests Auf Wunsch prüfen wir Ihre Originalmaterialien, Medien oder Bauteile vor der Investitionsentscheidung. Beurteilt werden können unter anderem Verarbeitbarkeit, Bedruckbarkeit, Druck- und Verarbeitungsqualität, Farbwirkung, Haftung, Kratzfestigkeit und die Eignung für wiederkehrende Produktionsabläufe. Anwendungstests helfen, technische Risiken frühzeitig zu erkennen und realistische Produktionsparameter festzulegen. |
|
Aufstell- und Installationsplanung Das ausgewählte Produktionssystem benötigt eine sorgfältige Vorbereitung des Aufstellortes. TECHNOPLOT unterstützt bei der Prüfung von Zufahrt, Türen, Transportweg, Bodenbelastbarkeit, Stellfläche, Wartungsabständen, Stromversorgung, Netzwerk, Raumklima und gegebenenfalls erforderlicher Luftführung. Dadurch lassen sich unnötige Verzögerungen am Installationstag vermeiden. |
Lieferung, Installation und Inbetriebnahme Unsere Techniker übernehmen die fachgerechte Aufstellung, Montage und Inbetriebnahme des Systems. Dazu gehören abhängig vom vereinbarten Leistungsumfang die mechanische Einrichtung, Prüfung der Sicherheitseinrichtungen, Netzwerkanbindung, Installation der zugehörigen Software sowie die Durchführung der erforderlichen Kalibrierungen und Testläufe. |
|
Einweisung und Schulung Die Bediener werden praxisnah in Maschinenbedienung, Datenaufbereitung, Auftragsanlage, Materialhandhabung, Testläufe und tägliche Pflege eingewiesen. Vertiefende Schulungen können auf typische Anwendungen, Serienproduktion, Farbmanagement und die Erstellung wiederholbarer Arbeitsabläufe abgestimmt werden. |
Farbmanagement und Profile TECHNOPLOT unterstützt bei der Auswahl geeigneter Medienprofile, der Anpassung von Produktionsbedingungen und der reproduzierbaren Farbausgabe. Bei Bedarf erstellen wir individuelle Profile und beraten zur Wiedergabe von Haus-, Marken- und Sonderfarben. Ziel ist ein stabiler Produktionsprozess mit nachvollziehbaren Einstellungen statt einzelner, nicht reproduzierbarer Testergebnisse. |
|
Produktionshilfen und Prozessoptimierung Für wiederkehrende Aufträge beraten wir zu geeigneten Positionierhilfen, Auftragsschablonen und produktspezifischen Vorrichtungen. Zusätzlich unterstützen wir bei der Optimierung von Datenaufbereitung, Produktionsreihenfolge, Auftragsvorlagen und Qualitätskontrolle. So kann das System effizient in bestehende Fertigungs- und Verarbeitungsprozesse eingebunden werden. |
Technischer Support und Fernunterstützung Bei Fragen zu Software, Datenaufbereitung, Installation und Bedienung unterstützt TECHNOPLOT telefonisch und per Fernzugriff. Viele Einstellungen und Workflowfragen lassen sich dadurch kurzfristig klären. Bei technischen Problemen entscheiden unsere Servicemitarbeiter, ob eine Fernunterstützung ausreicht oder ein Vor-Ort-Einsatz erforderlich ist. |
|
Deutschlandweiter Vor-Ort-Service TECHNOPLOT verfügt über eigene, geschulte Servicetechniker für Einsätze in ganz Deutschland. Wartungen, Fehlerdiagnosen und Reparaturen werden mit Blick auf eine schnelle Wiederherstellung der Produktionsfähigkeit geplant. Durch die direkte Verbindung von Anwendungstechnik und Service können nicht nur einzelne Störungen, sondern auch deren Auswirkungen auf den gesamten Arbeitsablauf beurteilt werden. |
Eigene Werkstätten und Ersatzteilversorgung An den TECHNOPLOT-Standorten in Ismaning bei München und Dessau stehen eigene Servicewerkstätten zur Verfügung. Ergänzt wird der technische Support durch ein Ersatzteil- und Verbrauchsmateriallager. Dadurch können viele benötigte Teile und Wartungsmaterialien kurzfristig bereitgestellt und Serviceeinsätze zielgerichtet vorbereitet werden. |
Ihr Projekt im Mittelpunkt
Ein Produktionssystem sollte nicht allein anhand einzelner Leistungsdaten ausgewählt werden. Entscheidend ist, ob Hardware, Materialien, Software, Arbeitsabläufe und Service gemeinsam einen stabilen und wirtschaftlichen Produktionsprozess ergeben.
Sprechen Sie mit uns über Ihre Materialien, Formate, Stückzahlen und Qualitätsanforderungen. TECHNOPLOT entwickelt mit Ihnen eine geeignete Konfiguration und begleitet die Umsetzung von der Planung bis zur laufenden Produktion.
