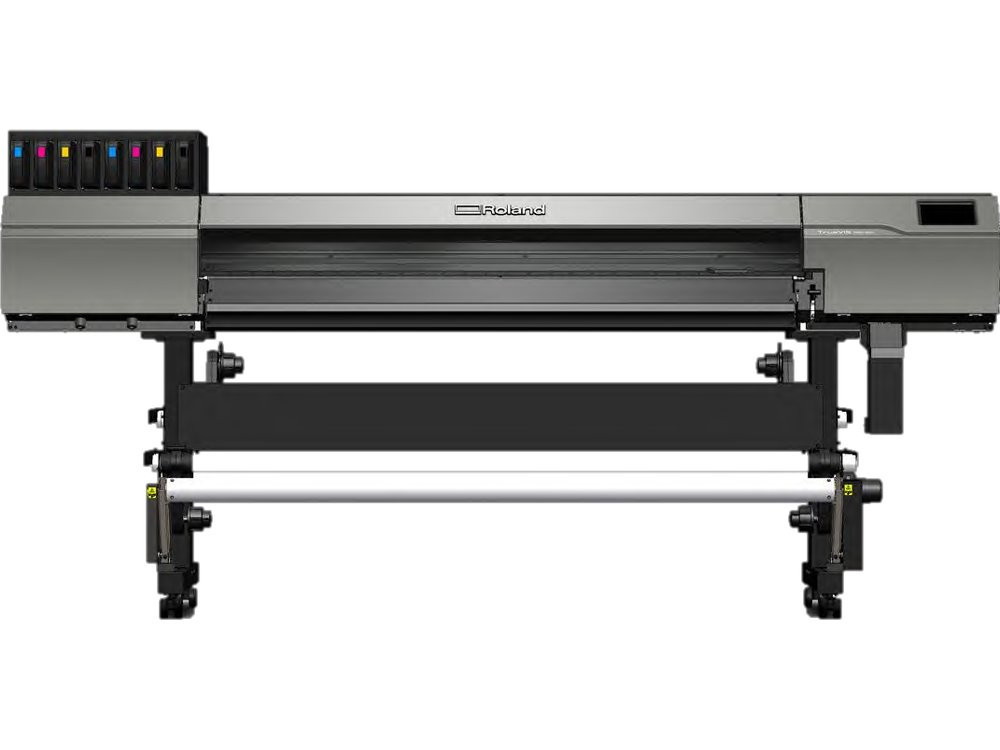

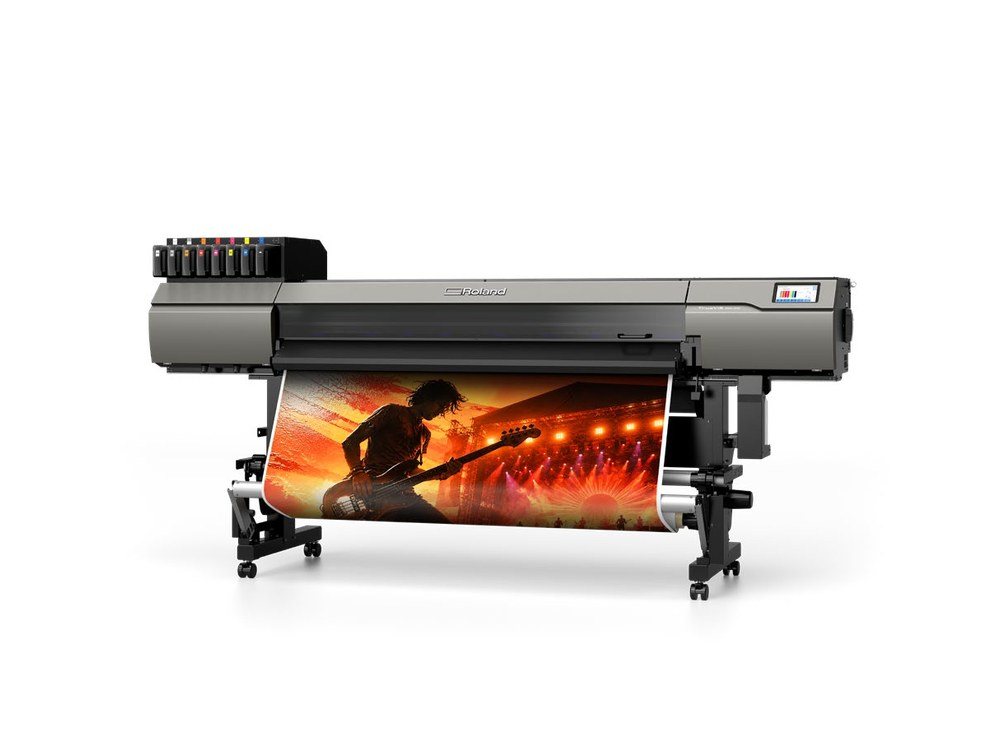

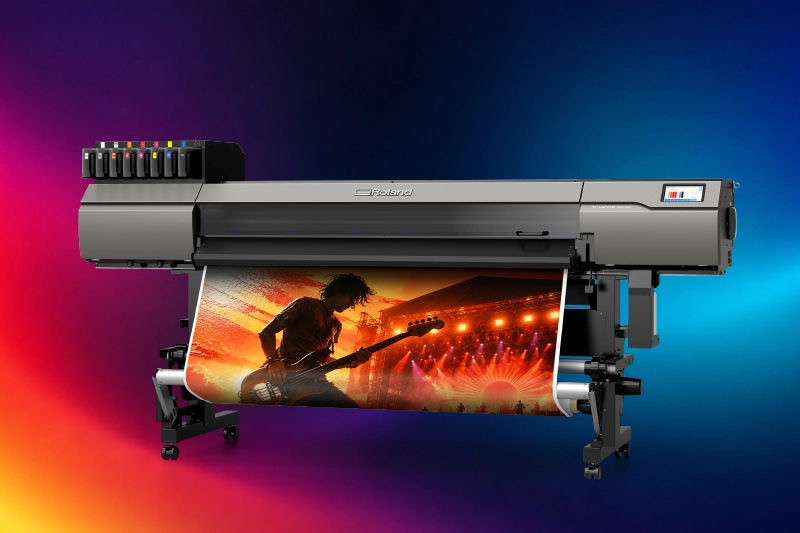

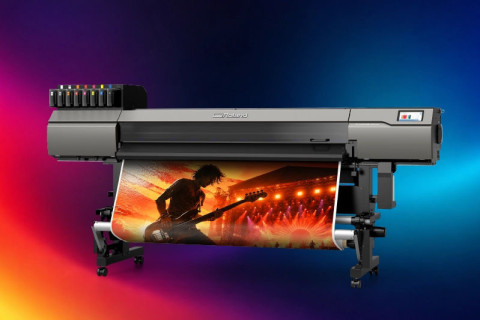

Roland TrueVIS MG2-640/300 UV-Druck- und Schneideplotter
Neue TrueVIS MG2-Serie für UV-Druck und Konturschnitt
Die Roland TrueVIS MG2-Serie verbindet hochauflösenden UV-LED-Druck, Spezialeffekte und integrierten Konturschnitt in einem durchgängigen Produktionssystem. Mit MG2-640 und MG2-300 stehen zwei Arbeitsbreiten für Anwendungen von großformatiger Werbetechnik bis zu kompakten Etiketten-, Aufkleber- und Verpackungsproduktionen zur Verfügung.
Die neue Generation arbeitet mit einem breiteren Druckkopf mit höherer Düsendichte und erreicht dadurch höhere Produktionsgeschwindigkeiten bei gleichzeitig hoher Detailwiedergabe. 1.000-ml-Tintenbeutel, automatisierte Medieneinrichtung und weiterentwickelte Wartungsfunktionen reduzieren Bedienereingriffe im laufenden Produktionsbetrieb.
Eine besondere Stärke der MG2-Serie ist der Mehrschichtdruck. Bis zu fünf Schichten können in einem Durchgang produziert werden. Dadurch lassen sich unter anderem Weißunterdrucke, Glanzeffekte, strukturierte Oberflächen sowie mehrschichtige Tag-/Nacht- und Dekoranwendungen effizient umsetzen.
Modelle und Ausführungen
| Modell | Medienbreite | Ausführung |
|---|---|---|
| MG2-300 | 182 bis 762 mm (30 Zoll) | UV-LED-Druck- und Schneideplotter |
| MG2-300_ADV1 | 182 bis 762 mm (30 Zoll) | MG2-300 mit ULT-Luftreinigung und Connection Adapter |
| MG2-640 | 335 bis 1.625 mm (64 Zoll) | UV-LED-Druck- und Schneideplotter |
| MG2-640_ADV1 | 335 bis 1.625 mm (64 Zoll) | MG2-640 mit ULT-Luftreinigung und Connection Adapter |
Hochauflösender UV-Druck und präziser Konturschnitt
Die integrierte Druck- und Schneidetechnologie verbindet UV-Druck und Konturschnitt auf einer Produktionsplattform. Die maximale Druck- und Schnittbreite beträgt beim MG2-640 1.600 mm und beim MG2-300 736 mm. Die maximale Druckauflösung liegt bei 1.800 dpi.

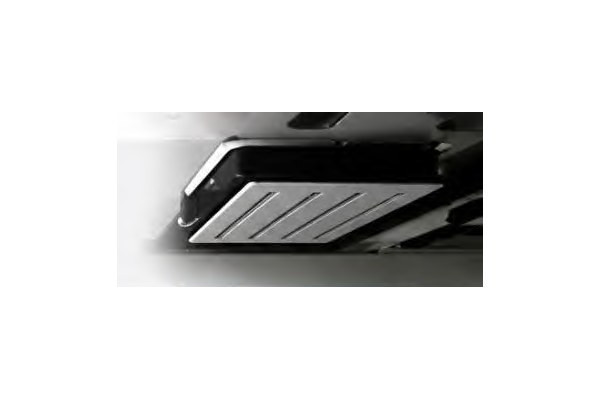

Die unmittelbar durch die integrierte LED-UV-Lampe ausgehärtete Tinte ermöglicht eine schnelle Weiterverarbeitung. Der Konturschnitt eignet sich auch für detailreiche Grafiken und komplexe Formen und macht die MG2-Serie besonders interessant für Aufkleber, Etiketten und andere Print-&-Cut-Anwendungen.
EUV5EP-Tinten für Farbe, Weiß und Glanzeffekte
Die MG2-Serie verwendet Roland UV-Tinte der Generation EUV5EP in 1.000-ml-Beuteln. Neben Cyan, Magenta, Gelb und Schwarz stehen abhängig von der gewählten Tintenkonfiguration Orange, Rot, Weiß und Gloss zur Verfügung.
Weiße Tinte ermöglicht Anwendungen auf transparenten und farbigen Medien. Gloss kann für partielle Glanzeffekte, Strukturen und dekorative Oberflächen eingesetzt werden. Orange und Rot erweitern den Farbraum für intensive Marken-, Signal- und Sonderfarben.
Mehrschichtdruck mit bis zu fünf Schichten
Mehrere Farb-, Weiß- und Glanzschichten können in VersaWorks 7 zu einem Mehrschichtauftrag kombiniert und in einem Durchgang ausgegeben werden. Medien müssen zwischen den einzelnen Schichten nicht zurückgeführt werden.
Damit entstehen unter anderem strukturierte Dekordrucke, weiße Unterdrucke, partielle Glanzeffekte sowie mehrschichtige Anwendungen für transparente Medien, Fenster- und Tag-/Nacht-Grafiken.
Typische Anwendungen
Aufkleber und Etiketten
UV-Druck und Konturschnitt für Einzelstücke, Kleinserien und größere Produktionsläufe mit detailreichen Schnittkonturen.
Fenster- und Glasdekor
Weiße Tinte und Mehrschichtdruck erweitern die Gestaltungsmöglichkeiten auf transparenten und farbigen Folien.
Schilder und Displays
Vinylschilder, POP-Displays, Messegrafiken und weitere hochwertige Anwendungen der visuellen Kommunikation.
Banner und Backlit
Rollenmedien für Banner, hinterleuchtete Grafiken und aufmerksamkeitsstarke Werbeanwendungen.
Innenraum und Dekoration
Wand-, Fenster- und Dekorgrafiken mit Farbe, Weiß, Glanzeffekten und mehrschichtigen Oberflächen.
Verpackung und Industrieetiketten
Flexible Verpackungsmuster, Papierverpackungen, Etiketten und Prototypen auf dafür geeigneten Medien.
Produktionsworkflow mit VersaWorks 7 und Roland DG Connect
Roland VersaWorks 7 übernimmt die Auftragsvorbereitung, RIP-Verarbeitung, Farbsteuerung sowie Druck- und Schnittdaten. Auch die Einrichtung von Mehrschichtaufträgen ist direkt in VersaWorks 7 integriert.
Roland DG Connect ergänzt den Produktionsworkflow um Geräteinformationen, Produktionsüberwachung und Wartungsfunktionen. Verfügbare VersaWorks-Aufträge können außerdem direkt über den 7-Zoll-Touchscreen des MG2 ausgewählt und erneut ausgegeben werden.
Automatisierte Wartung für den Produktionsalltag
Ein neuer automatischer Tuchwischer unterstützt die regelmäßige Reinigung des Druckkopfs und reduziert den manuellen Wartungsaufwand. Die Kombination aus automatisierten Wartungsfunktionen und großvolumigen Tintenbeuteln ist auf einen zuverlässigen Produktionsbetrieb mit möglichst wenigen Bedienereingriffen ausgelegt.
Produktivität, Spezialeffekte und automatisierte Bedienung
Die Roland TrueVIS MG2-Serie wurde gegenüber der bisherigen MG-Generation technisch deutlich weiterentwickelt. Ein neuer Druckkopf, großvolumige UV-Tintenbeutel, automatisierte Wartungsfunktionen und ein erweiterter Produktionsworkflow steigern Produktivität und Bedienkomfort.

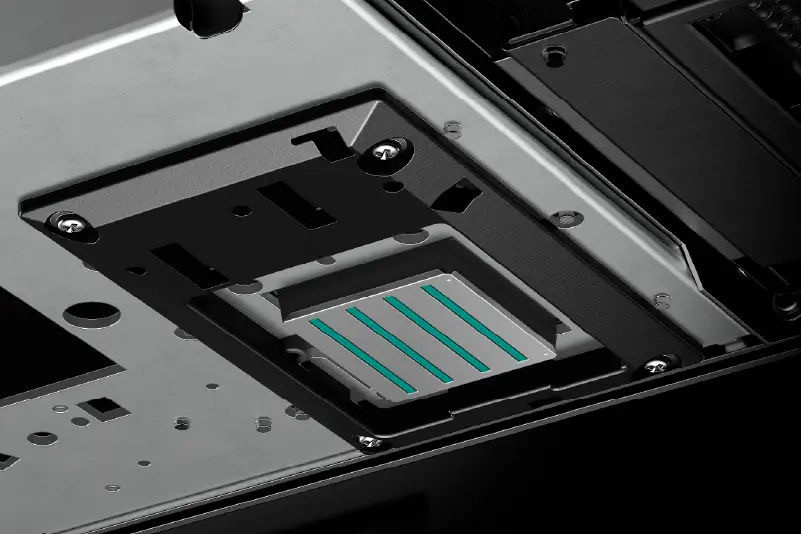

Druckkopf der neuen Generation mit 300 npi
Der neue 1,33-Zoll-Druckkopf verfügt über eine Düsendichte von 300 npi pro Reihe. Gegenüber der vorherigen MG-Generation stehen damit deutlich mehr Düsen für den Tintenauftrag zur Verfügung.
Die höhere Düsendichte unterstützt einen größeren Tintenausstoß, eine hohe Weißdichte und höhere Produktionsgeschwindigkeiten bei gleichzeitig detailreicher Druckausgabe.
Im High-Speed-Modus nennt Roland für eine produktiv ausgerichtete CMYK-Konfiguration eine maximale Druckgeschwindigkeit von bis zu 21,9 m²/h. Die tatsächlich erreichbare Geschwindigkeit hängt von Druckmodus, Tintenkonfiguration, Medium, Motiv und Qualitätsanforderung ab.
EUV5EP10 UV-Tinte in 1.000-ml-Beuteln
Die MG2-Serie verwendet EUV5EP10 UV-Tinte in großvolumigen 1.000-ml-Beuteln. Das neue Beutelformat reduziert die Zahl notwendiger Tintenwechsel insbesondere bei längeren Produktionsläufen.
Für unterschiedliche Anwendungsschwerpunkte stehen mehrere Tintenkonfigurationen zur Verfügung:
- 8 Farben: Cyan, Magenta, Gelb, Schwarz, Gloss, Weiß, Orange und Rot
- 7 Farben: Cyan, Magenta, Gelb, Schwarz, 2 × Weiß, Orange und Rot
- 6 Farben: Cyan, Magenta, Gelb, Schwarz, 2 × Gloss und 2 × Weiß
- 4 Farben: Cyan, Magenta, Gelb und Schwarz
Weiße Tinte erweitert die Möglichkeiten auf transparenten und farbigen Medien. Gloss ermöglicht partielle Glanz-, Relief- und Struktureffekte. Orange und Rot erweitern den darstellbaren Farbraum.
Bis zu fünf Schichten in einem Durchgang
Die MG2-Serie unterstützt Mehrschichtdruck mit bis zu fünf Schichten in einem einzigen Durchgang. Das Medium muss zwischen den einzelnen Druckschichten nicht zurückgeführt werden.
CMYK-, Weiß- und Gloss-Schichten können in VersaWorks 7 zu einem gemeinsamen Mehrschichtauftrag kombiniert werden. Dies verbessert die Registrierungsgenauigkeit und reduziert zusätzliche Arbeitsschritte.
Typische Möglichkeiten sind unter anderem:
- weiße Unterdrucke auf transparenten oder farbigen Medien
- partielle Glanz- und Veredelungseffekte
- Relief- und Strukturoberflächen
- mehrschichtige Fenster- und Glasdekorfolien
- Tag- und Nachtgrafiken
- dekorative Premium-Anwendungen
Automatischer Tuchwischer und weiterentwickelte Wartung

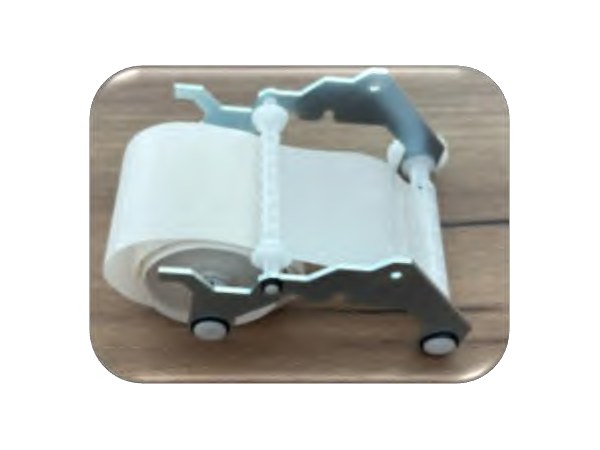

Der neue automatische Tuchwischer unterstützt die regelmäßige Reinigung des Druckkopfs. Dadurch werden manuelle Bedienereingriffe reduziert und die Voraussetzungen für eine langfristig stabile Druckqualität verbessert.
Eine spezielle Reinigungsflüssigkeit versorgt das automatische Reinigungssystem. Die automatisierten Wartungsfunktionen tragen dazu bei, den laufenden Pflegeaufwand zu reduzieren und die Betriebsbereitschaft im Produktionsalltag zu unterstützen.

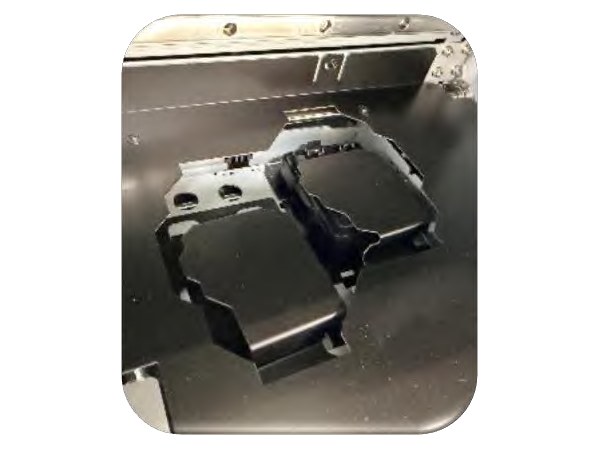

Zusätzlich verfügt die MG2-Serie über einen motorisch gesteuerten UV-Shutter im Bereich der Druckkopfabdeckung. Er reduziert die unerwünschte UV-Belastung empfindlicher Komponenten während des Betriebs.
Integrierter Druck und Konturschnitt
Druck und Konturschnitt erfolgen innerhalb derselben Maschine. Damit lassen sich beispielsweise Aufkleber, Etiketten, Fensterdekorationen und andere konturgeschnittene Anwendungen ohne Wechsel auf einen separaten Schneideplotter produzieren.
Die MG2-Serie arbeitet mit Messern der Roland CAMM-1-Reihe und erreicht eine Schnittgeschwindigkeit von 10 bis 300 mm/s. Die Schneidekraft ist von 30 bis 500 gf einstellbar.
Die Medienaufwickelvorrichtung gehört zum Lieferumfang und unterstützt einen kontrollierten Materiallauf auch bei längeren Produktionsaufträgen.
7-Zoll-Touchscreen und direkter Produktionszugriff
Der 7-Zoll-Touchscreen ermöglicht die Bedienung zentraler Gerätefunktionen direkt an der Maschine. Automatisierte Medienkalibrierung und eine übersichtliche Bedienoberfläche reduzieren die notwendigen Arbeitsschritte bei der Einrichtung.
Bereits in VersaWorks vorbereitete Aufträge können direkt über die Druckeroberfläche ausgewählt und erneut ausgegeben werden. Für diese Funktion ist ein mit Roland DG Connect verbundener PC erforderlich.
VersaWorks 7 und Roland DG Connect
Roland VersaWorks 7 ist Bestandteil des MG2-Produktionssystems. Die RIP-Software übernimmt Auftragsverwaltung, Farbsteuerung, Spezialfarben, Mehrschichtdruck sowie Druck- und Schnittworkflows.
Roland DG Connect ergänzt die Produktion um Geräte- und Produktionsinformationen. Unterstützt werden unter anderem Status- und Tintenanzeigen, Job- und Fehlerprotokolle, Firmwarefunktionen sowie verschiedene Funktionen für Fernüberwachung, Datensicherung und vernetzte Produktionsabläufe.
ADV1-Ausführungen mit ULT-Luftreinigung
Für beide Gerätebreiten stehen zusätzlich vorkonfigurierte ADV1-Ausführungen zur Verfügung:
- MG2-300_ADV1: MG2-300 + ULT-Abzugseinheit + Connection Adapter
- MG2-640_ADV1: MG2-640 + ULT-Abzugseinheit + Connection Adapter
Der Connection Adapter verbindet die vorgesehene Abluftführung mit dem Drucker. Damit steht für Betriebe, die eine abgestimmte Luftreinigung direkt mit der Maschine bestellen möchten, eine definierte Komplettausführung zur Verfügung.
Die konkrete Auslegung, Aufstellung und Luftführung sollte entsprechend Produktionsumfang und räumlichen Bedingungen geplant werden.
Technische Daten der Roland TrueVIS MG2-Serie
| Merkmal | MG2-640 | MG2-300 |
|---|---|---|
| Druckverfahren | Piezo-Tintenstrahlverfahren | |
| Medienbreite | 335 bis 1.625 mm | 182 bis 762 mm |
| Maximale Druck- und Schnittbreite | 1.600 mm | 736 mm |
| Maximale Medienstärke beim Drucken | 1,0 mm mit Trägermaterial | |
| Maximale Medienstärke beim Schneiden | 0,4 mm mit Trägermaterial; 0,22 mm ohne Trägermaterial | |
| Maximaler Rollendurchmesser | 250 mm | |
| Maximales Rollengewicht | 45 kg | 30 kg |
| Rollenkern | 76,2 mm (3 Zoll) oder 50,8 mm (2 Zoll) | |
| Tintentyp | Roland EUV5EP10 UV-Tinte, 1.000-ml-Beutel | |
| Tinten-Aushärtung | Integrierte LED-UV-Lampe | |
| Maximale Druckauflösung | 1.800 dpi | |
| Druckkopf | 1,33-Zoll-Druckkopf der neuen Generation, 300 npi Düsendichte pro Reihe | |
| Maximale dokumentierte Druckgeschwindigkeit | Bis zu 21,9 m²/h bei entsprechender CMYK-Konfiguration im High-Speed-Modus | |
| Schnittgeschwindigkeit | 10 bis 300 mm/s | |
| Schneidekraft | 30 bis 500 gf1 | |
| Messertyp | Messer der Roland CAMM-1-Reihe | |
| Messer-Offset | 0,000 bis 1,500 mm | |
| Software-Auflösung beim Schneiden | 0,025 mm/Schritt | |
| Heizung vorne | 30 bis 55 °C | |
| Schnittstelle | Ethernet 100BASE-TX / 1000BASE-T, automatische Umschaltung | |
| Energiesparfunktion | Automatischer Schlafmodus | |
| Nenneingangsleistung | 100–120 / 220–240 V AC, 50/60 Hz, 5,3 / 2,7 A | 100–120 / 220–240 V AC, 50/60 Hz, 4,1 / 2,0 A |
| Leistungsaufnahme im Betrieb | Ca. 700 W | Ca. 550 W |
| Leistungsaufnahme im Ruhezustand | Ca. 65 W | |
| Schalldruckpegel im Betrieb | 66 dB(A) oder weniger | |
| Schalldruckpegel im Standby | 62 dB(A) oder weniger | |
| Abmessungen (B × T × H) | 2.902 × 748 × 1.412 mm | 2.038 × 748 × 1.412 mm |
| Gewicht | 210 kg | 165 kg |
| Betriebsumgebung | 20 bis 32 °C; 35 bis 80 % relative Luftfeuchtigkeit, nicht kondensierend | |
| Umgebung außer Betrieb | 5 bis 40 °C; 20 bis 80 % relative Luftfeuchtigkeit, nicht kondensierend | |
1 500 gf ist die maximale momentane Schneidekraft. Die geeignete Schneidekraft ist abhängig von Material, Materialstärke, Messer und Anwendung einzustellen.
Tintenkonfigurationen
| Konfiguration | Farben | Typischer Schwerpunkt |
|---|---|---|
| 8 Farben | CMYK + Gloss + Weiß + Orange + Rot | Großer Farbraum, Weißdruck und Glanzeffekte |
| 7 Farben | CMYK + 2 × Weiß + Orange + Rot | Hohe Weißleistung und erweiterter Farbraum |
| 6 Farben | CMYK + 2 × Gloss + 2 × Weiß | Weiß-, Gloss-, Relief- und Struktureffekte |
| 4 Farben | CMYK | Produktionsorientierter Farbdruck |
Die Tintenkonfiguration wird entsprechend dem geplanten Anwendungsspektrum gewählt. Spezialtinten wie Weiß und Gloss erweitern die Produktionsmöglichkeiten, beeinflussen jedoch auch Druckgeschwindigkeit, Tintenverbrauch und Wartungsbedarf.
Lieferumfang
Zum dokumentierten Lieferumfang gehören unter anderem spezieller Standfuß, Netzkabel, Medienaufwickelvorrichtung, Medienhalter, Trennmesser, Reinigungsflüssigkeit für Wartungsarbeiten, Resttintenbehälter, Benutzerunterlagen sowie Roland VersaWorks und Roland DG Connect.
Die ADV1-Ausführungen ergänzen MG2-300 beziehungsweise MG2-640 um eine ULT-Abzugseinheit und den erforderlichen Connection Adapter.
Hinweise zum Tintenverbrauch
Der tatsächliche Tintenverbrauch hängt unter anderem von Motiv, Farbdeckung, Druckmodus, Medium, Tintenkonfiguration sowie automatischen Reinigungs- und Wartungszyklen ab. Bei Weiß- und Glanztinte können Anwendung und Mehrschichtdruck den Verbrauch zusätzlich beeinflussen.
Weitere Informationen finden Sie unter Tintenverbrauch bei Inkjet-Druckern.
Technische Daten können vom Hersteller ohne vorherige Ankündigung geändert werden. Maßgeblich sind die für die konkrete Gerätekonfiguration zum Bestellzeitpunkt gültigen Herstellerangaben.
Systemanforderungen für Roland VersaWorks 7
Für die Auftragsvorbereitung, Farbsteuerung sowie Druck- und Schnittausgabe der Roland TrueVIS MG2-Serie wird Roland VersaWorks 7 eingesetzt. Die Software steht für Windows und macOS zur Verfügung. Für Installation, Aktualisierungen und die Nutzung der Onlinefunktionen werden eine Internetverbindung und eine Roland DG Connect-ID benötigt.
Computeranforderungen
| Komponente | Windows | macOS |
|---|---|---|
| Betriebssystem | Windows 11 | macOS 26, macOS 15 oder macOS 14 |
| Prozessor | Intel Core i5-4670 oder höher | Apple Silicon Intel-basierte Macs werden nicht unterstützt. |
| Arbeitsspeicher | Mindestens 8 GB RAM 16 GB RAM empfohlen |
Mindestens 8 GB RAM |
| Freier Speicherplatz | Mindestens 128 GB SSD: mindestens 256 GB frei empfohlen HDD: mindestens 500 GB frei empfohlen |
Mindestens 128 GB |
| Grafikkarte / Display | Mindestens 1.280 × 1.024 Pixel 1.920 × 1.080 Pixel mit 24-Bit-Farbdarstellung empfohlen |
1.280 × 1.024 Pixel oder höher |
| Druckerverbindung | Ethernet 100BASE-TX / 1000BASE-T | |
| Internetverbindung | Erforderlich | |
| Webbrowser | Aktueller Webbrowser erforderlich | |
| Benutzerkonto | Roland DG Connect-ID erforderlich | |
Netzwerk und Onlineverbindung
Die MG2-Serie wird über Ethernet in das Produktionsnetzwerk eingebunden. Für einen stabilen Produktionsbetrieb empfiehlt TECHNOPLOT eine kabelgebundene Gigabit-Ethernet-Verbindung zwischen Drucker, Netzwerk und VersaWorks-Arbeitsplatz.
| Bereich | Empfehlung |
|---|---|
| Netzwerk | Kabelgebundene Gigabit-Ethernet-Verbindung |
| IP-Adresse | Feste IP-Adresse oder dauerhafte DHCP-Reservierung für den Drucker |
| Internetzugriff | Für Installation, Aktivierung, Software- und Profilaktualisierungen sowie Roland DG Connect |
| Firewall / Sicherheit | VersaWorks 7 und Roland DG Connect benötigen innerhalb der betrieblichen Sicherheitsrichtlinien Zugriff auf das lokale Netzwerk und die erforderlichen Roland-DG-Onlinedienste. |
| Datensicherung | Regelmäßige Sicherung von Druckdaten, Medienprofilen, Warteschlangen und kundenspezifischen Einstellungen empfohlen |
TECHNOPLOT-Empfehlung für den Produktionsarbeitsplatz
- Separater und regelmäßig gewarteter VersaWorks-Arbeitsplatz für die Druck- und Schneideproduktion
- Mindestens 16 GB RAM; bei großen, gekachelten oder komplex aufgebauten Druckdaten sind 32 GB sinnvoll
- Aktueller leistungsfähiger Mehrkernprozessor
- Schneller SSD-Speicher mit mindestens 256 GB freiem Arbeitsbereich für RIP- und Auftragsdaten
- Kabelgebundene Gigabit-Netzwerkverbindung mit fester IP-Zuordnung oder DHCP-Reservierung
- Aktuelles und vollständig unterstütztes Betriebssystem sowie abgestimmte VersaWorks- und Sicherheitsupdates
- Full-HD-Auflösung oder höher; für farbkritische Produktionen ein geeigneter und regelmäßig kalibrierter Monitor
- Regelmäßige Sicherung wichtiger Profile, Einstellungen und Produktionsdaten
Softwarestände und unterstützte Betriebssystemversionen können sich durch Aktualisierungen ändern. Vor einer Neuinstallation, einem Betriebssystemupdate oder einem Rechnerwechsel sollte deshalb der jeweils aktuelle Roland-DG-Freigabestand geprüft werden.
Zubehör und Verbrauchsmaterialien für die Roland TrueVIS MG2-Serie
Für MG2-640 und MG2-300 stehen abgestimmte Optionen für Luftreinigung, Medienführung sowie unterschiedliche Tintenkonfigurationen zur Verfügung. Die Zubehörwahl sollte auf Gerätegröße, Produktionsvolumen, eingesetzte Materialien und die räumlichen Bedingungen abgestimmt werden.
ADV1-Ausführungen mit ULT-Luftreinigung
Roland bietet beide MG2-Modelle zusätzlich als ADV1-Ausführung an. Diese Bundles kombinieren den jeweiligen Druck- und Schneideplotter mit einer ULT-Abzugseinheit und dem erforderlichen Anschlussadapter.
| Ausführung | Lieferumfang | Einsatz |
|---|---|---|
| MG2-300_ADV1 | MG2-300 + ULT-Abzugseinheit + Anschlussadapter | Komplette 30-Zoll-Ausführung mit abgestimmter Luftreinigung |
| MG2-640_ADV1 | MG2-640 + ULT-Abzugseinheit + Anschlussadapter | Komplette 64-Zoll-Ausführung mit abgestimmter Luftreinigung |

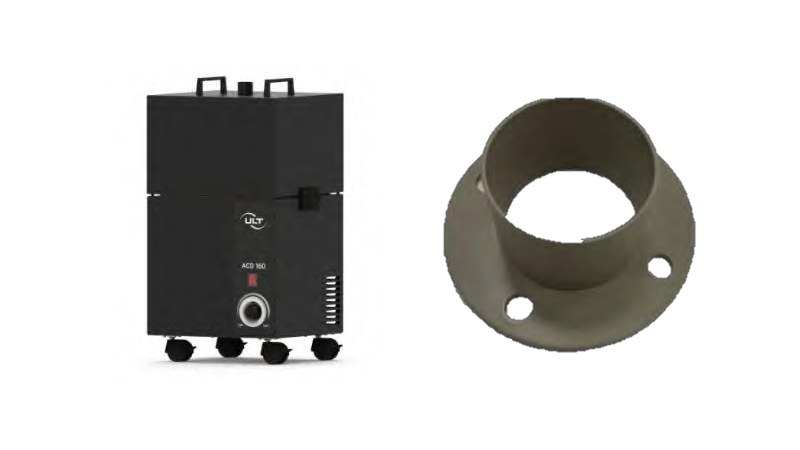

ULT-Abzugseinheit und Anschlussadapter
| Artikel | Bestellnummer | Beschreibung |
|---|---|---|
| ULT-Abzugseinheit | 2-00305 | Abzugseinheit für die abgestimmte Luftreinigung der MG2-Serie |
| Anschlussadapter | 1000005301 | Adapter für den Anschluss des Schlauchs der Abzugseinheit an den Drucker |
Der Anschlussadapter gehört bei den Standardausführungen MG2-300 und MG2-640 nicht zum normalen Lieferumfang. Wird die Luftreinigung zusammen mit dem Drucker bestellt, sind die ADV1-Bundles für die kombinierte Ausstattung vorgesehen.
Optionaler Verlängerungstisch
Für die MG2-Serie nennt Roland den optionalen Verlängerungstisch ET-64/30L. Er unterstützt die Medienführung bei dafür geeigneten Materialien und Anwendungen.
Insbesondere bei stärkeren oder weniger flexiblen Medien sollten Planlage, Medienvorschub, Oberflächenbeschaffenheit, UV-Härtung und Schneideverhalten vor einer Serienproduktion anhand des Originalmaterials geprüft werden.
| Option | Funktion |
|---|---|
| ET-64/30L | Optionaler Verlängerungstisch zur Unterstützung der Medienführung bei geeigneten Anwendungen |
EUV5EP10 UV-Tinten
Die Roland TrueVIS MG2-Serie verwendet EUV5EP10 UV-Tinte in 1.000-ml-Beuteln. Die Tintenkonfiguration wird entsprechend dem geplanten Anwendungsspektrum gewählt.
| Farbe | Bezeichnung | Inhalt | Verwendung |
|---|---|---|---|
| Cyan | EUV5EP10 Cyan | 1.000 ml | Prozessfarbe |
| Magenta | EUV5EP10 Magenta | 1.000 ml | Prozessfarbe |
| Gelb | EUV5EP10 Yellow | 1.000 ml | Prozessfarbe |
| Schwarz | EUV5EP10 Black | 1.000 ml | Prozessfarbe |
| Weiß | EUV5EP10 White | 1.000 ml | Weiße Unterdrucke, transparente und farbige Medien |
| Gloss | EUV5EP10 Gloss | 1.000 ml | Glanz-, Relief- und Struktureffekte |
| Orange | EUV5EP10 Orange | 1.000 ml | Erweiterung des Farbraums |
| Rot | EUV5EP10 Red | 1.000 ml | Erweiterung des Farbraums |
Wichtig: EUV5EP10 wurde für die MG2-Serie eingeführt. Die für andere Roland-UV-Systeme angebotene EUV5P-7-Tinte ist nicht mit der MG2-Serie kompatibel.
Schneidemesser
Die integrierte Schneideeinheit verwendet Messer der Roland CAMM-1-Reihe. Je nach Folie, Materialstärke, Konturgröße und gewünschter Schnittqualität wird ein geeignetes Messer ausgewählt.
Konkrete Messer-Bestellnummern werden ergänzt, sobald Roland DG EMEA die offizielle MG2-Zubehörzuordnung veröffentlicht hat. Dadurch wird vermieden, Zubehör ausschließlich aufgrund der Kompatibilität mit der vorherigen MG-Serie auf die neue MG2-Serie zu übertragen.
Beratung zur Zubehör- und Tintenauswahl
Die optimale Ausstattung hängt vom tatsächlichen Produktionsprofil ab. TECHNOPLOT unterstützt bei der Auswahl von Tintenkonfiguration, Luftreinigung, Medienführung und Schneidezubehör und kann kundeneigene Materialien vor einer Investitionsentscheidung unter realistischen Produktionsbedingungen testen.
Welche TrueVIS MG2 passt zu Ihrer Produktion?
Die Roland TrueVIS MG2-Serie richtet sich an Anwender, die hochwertigen UV-Druck, Spezialeffekte und Konturschnitt in einem durchgängigen Produktionssystem verbinden möchten. Typische Einsatzbereiche sind Aufkleber, Etiketten, Fenster- und Glasdekorfolien, Schilder, Displays, Banner, Backlit-Anwendungen, Dekorgrafiken sowie Verpackungsmuster.
Für die Auswahl zwischen MG2-300 und MG2-640 sind nicht nur die maximalen Arbeitsbreiten entscheidend. Ebenso wichtig sind die tatsächlich verwendeten Materialformate, Produktionsmengen, gewünschten Tintenkonfigurationen, der Anteil konturgeschnittener Aufträge und die geplanten Spezialanwendungen.
MG2-300 oder MG2-640?
| Modell | Druck-/Schnittbreite | Typische Auswahlgründe |
|---|---|---|
| MG2-300 | Bis 736 mm | Kompaktere Produktion von Aufklebern, Etiketten, Dekoren und kleineren Print-&-Cut-Anwendungen |
| MG2-640 | Bis 1.600 mm | Breite Werbetechnik, Displays, Fensterfolien, Banner und größere Rollenproduktionen |
Tintenkonfiguration nach dem Anwendungsschwerpunkt auswählen
Die Tintenkonfiguration sollte bereits vor der Investition anhand der geplanten Anwendungen festgelegt werden. Neben CMYK stehen je nach Konfiguration Weiß, Gloss, Orange und Rot zur Verfügung.
- CMYK: für klassischen Farbdruck und produktionsorientierte Anwendungen
- Weiß: für transparente und farbige Medien sowie weiße Unterdrucke
- Gloss: für partielle Glanzeffekte, Reliefs und strukturierte Oberflächen
- Orange und Rot: zur Erweiterung des darstellbaren Farbraums
Die Ausstattung sollte nicht allein nach der maximal möglichen Zahl an Sonderfarben gewählt werden. Entscheidend ist, welche Anwendungen regelmäßig produziert werden und welchen wirtschaftlichen Nutzen die jeweilige Tintenkonfiguration im täglichen Betrieb bietet.
Mehrschichtdruck für hochwertige Spezialanwendungen
Eine besondere Stärke der MG2-Serie ist der Mehrschichtdruck mit bis zu fünf Schichten in einem Durchgang. CMYK-, Weiß- und Gloss-Schichten können in VersaWorks 7 zu einem gemeinsamen Auftrag kombiniert werden.
Damit lassen sich beispielsweise transparente Anwendungen mit Weißunterdruck, partielle Glanzeffekte, dekorative Strukturen sowie mehrschichtige Fenster- und Tag-/Nacht-Grafiken produzieren. Da das Medium zwischen den einzelnen Schichten nicht zurückgeführt werden muss, wird gleichzeitig eine präzise Registrierung der einzelnen Druckschichten unterstützt.
Weiße Tinte – zusätzliche Möglichkeiten mit regelmäßiger Pflege
Weiße UV-Tinte erweitert das Anwendungsspektrum insbesondere bei transparenten, farbigen oder metallischen Medien erheblich. Für Unternehmen mit regelmäßigem Weißdruck kann sie deshalb einen wichtigen Mehrwert bieten.
Die MG2-Serie unterstützt den täglichen Betrieb durch automatisierte Wartungsfunktionen und einen automatischen Tuchwischer. Dadurch werden Bedienereingriffe reduziert und eine gleichbleibende Druckqualität unterstützt. Wie bei pigmentierter weißer Tinte üblich, bleiben eine regelmäßige Kontrolle des Druckbildes und die Einhaltung der vorgesehenen Betriebs- und Pflegeroutinen dennoch wichtig.
Auch automatische Reinigungs- und Wartungszyklen können Tinte und Reinigungsflüssigkeit verbrauchen. Für eine realistische Betriebskostenbetrachtung sollten deshalb neben der bedruckten Fläche auch Tintenkonfiguration, Produktionsrhythmus und Wartungsbedarf berücksichtigt werden.
Materialtests vor der Serienproduktion
UV-Tinte eröffnet ein breites Anwendungsspektrum. Die Eignung eines konkreten Materials sollte jedoch immer anhand der späteren Beanspruchung beurteilt werden. Materialoberfläche, Beschichtung, Weichmacher, Weiterverarbeitung und Einsatzbedingungen können das Ergebnis beeinflussen.
Bei wichtigen Produktionsmaterialien empfehlen wir deshalb Tests mit dem Originalmaterial. Dabei können unter anderem folgende Punkte bewertet werden:
- Tintenhaftung und Kratzfestigkeit
- Farbwiedergabe und gewünschte Farbwirkung
- Deckkraft der weißen Tinte
- Gloss-, Relief- und Struktureffekte
- Mehrschichtdruck und Passergenauigkeit
- Konturschnitt und Entgitterverhalten
- Verhalten beim Biegen, Falten, Rillen oder Verkleben
- Eignung des Materials für die vorgesehene Weiterverarbeitung
Verlängerungstisch für geeignete Materialien
Der optionale Verlängerungstisch ET-64/30L unterstützt die Medienführung bei dafür geeigneten Materialien. Er erweitert die Möglichkeiten der Rollenplattform, ersetzt jedoch keinen Flachbettdrucker.
Bei stärkeren oder weniger flexiblen Materialien müssen insbesondere Planlage, Materialzufuhr, Druckqualität und Schneideverhalten geprüft werden. TECHNOPLOT kann dafür kundeneigene Materialien und konkrete Anwendungen vorab testen.
Luftreinigung und Produktionsumgebung
Für MG2-300 und MG2-640 stehen mit MG2-300_ADV1 und MG2-640_ADV1 Ausführungen mit ULT-Abzugseinheit und passendem Anschlussadapter zur Verfügung.
Ob und in welcher Ausführung eine Luftreinigung sinnvoll ist, hängt unter anderem von Produktionsvolumen, Raumgröße, Luftführung und den betrieblichen Rahmenbedingungen ab. TECHNOPLOT unterstützt bei der Planung der Aufstellung und bei der Auswahl einer geeigneten Gerätekonfiguration.
VersaWorks 7, Farbmanagement und Produktionsworkflow
VersaWorks 7 übernimmt die Auftragsvorbereitung, RIP-Verarbeitung, Farbsteuerung, Spezialfarben, Mehrschichtdruck sowie Druck- und Schnittdaten. Für wiederholbare Ergebnisse sollten Material, Druckmodus, Tintenkonfiguration und Weiterverarbeitung als zusammenhängender Produktionsprozess betrachtet werden.
Individuelle Medienprofile können insbesondere bei häufig verwendeten Produktionsmaterialien dazu beitragen, Farbe und Produktionsbedingungen reproduzierbar aufeinander abzustimmen. Bei markenkritischen Farben können zusätzlich konkrete Farbmuster und Referenzwerte in den Workflow einbezogen werden.
Beratung, Installation und Service durch TECHNOPLOT
TECHNOPLOT begleitet Ihr Projekt von der ersten Anwendungsidee bis zum laufenden Produktionsbetrieb. Mit mehr als 40 Jahren Erfahrung im Large-Format-Printing verbinden wir Anwendungsberatung, Maschineninstallation, Farbmanagement, Schulung und technischen Service zu einer abgestimmten Gesamtlösung.
|
Anwendungs- und Investitionsberatung Gemeinsam analysieren wir Materialien, Formate, Stückzahlen, Qualitätsanforderungen, gewünschte Veredelungen und vorhandene Produktionsabläufe. Daraus leiten wir die geeignete Systemkonfiguration und notwendige Zusatzausstattung ab. Dabei berücksichtigen wir nicht nur die Anschaffung, sondern auch Bedienaufwand, Verbrauchsmaterialien, Wartung, Prozesssicherheit und zukünftige Erweiterungsmöglichkeiten. |
Material- und Anwendungstests Auf Wunsch prüfen wir Ihre Originalmaterialien, Medien oder Bauteile vor der Investitionsentscheidung. Beurteilt werden können unter anderem Verarbeitbarkeit, Bedruckbarkeit, Druck- und Verarbeitungsqualität, Farbwirkung, Haftung, Kratzfestigkeit und die Eignung für wiederkehrende Produktionsabläufe. Anwendungstests helfen, technische Risiken frühzeitig zu erkennen und realistische Produktionsparameter festzulegen. |
|
Aufstell- und Installationsplanung Das ausgewählte Produktionssystem benötigt eine sorgfältige Vorbereitung des Aufstellortes. TECHNOPLOT unterstützt bei der Prüfung von Zufahrt, Türen, Transportweg, Bodenbelastbarkeit, Stellfläche, Wartungsabständen, Stromversorgung, Netzwerk, Raumklima und gegebenenfalls erforderlicher Luftführung. Dadurch lassen sich unnötige Verzögerungen am Installationstag vermeiden. |
Lieferung, Installation und Inbetriebnahme Unsere Techniker übernehmen die fachgerechte Aufstellung, Montage und Inbetriebnahme des Systems. Dazu gehören abhängig vom vereinbarten Leistungsumfang die mechanische Einrichtung, Prüfung der Sicherheitseinrichtungen, Netzwerkanbindung, Installation der zugehörigen Software sowie die Durchführung der erforderlichen Kalibrierungen und Testläufe. |
|
Einweisung und Schulung Die Bediener werden praxisnah in Maschinenbedienung, Datenaufbereitung, Auftragsanlage, Materialhandhabung, Testläufe und tägliche Pflege eingewiesen. Vertiefende Schulungen können auf typische Anwendungen, Serienproduktion, Farbmanagement und die Erstellung wiederholbarer Arbeitsabläufe abgestimmt werden. |
Farbmanagement und Profile TECHNOPLOT unterstützt bei der Auswahl geeigneter Medienprofile, der Anpassung von Produktionsbedingungen und der reproduzierbaren Farbausgabe. Bei Bedarf erstellen wir individuelle Profile und beraten zur Wiedergabe von Haus-, Marken- und Sonderfarben. Ziel ist ein stabiler Produktionsprozess mit nachvollziehbaren Einstellungen statt einzelner, nicht reproduzierbarer Testergebnisse. |
|
Produktionshilfen und Prozessoptimierung Für wiederkehrende Aufträge beraten wir zu geeigneten Positionierhilfen, Auftragsschablonen und produktspezifischen Vorrichtungen. Zusätzlich unterstützen wir bei der Optimierung von Datenaufbereitung, Produktionsreihenfolge, Auftragsvorlagen und Qualitätskontrolle. So kann das System effizient in bestehende Fertigungs- und Verarbeitungsprozesse eingebunden werden. |
Technischer Support und Fernunterstützung Bei Fragen zu Software, Datenaufbereitung, Installation und Bedienung unterstützt TECHNOPLOT telefonisch und per Fernzugriff. Viele Einstellungen und Workflowfragen lassen sich dadurch kurzfristig klären. Bei technischen Problemen entscheiden unsere Servicemitarbeiter, ob eine Fernunterstützung ausreicht oder ein Vor-Ort-Einsatz erforderlich ist. |
|
Deutschlandweiter Vor-Ort-Service TECHNOPLOT verfügt über eigene, geschulte Servicetechniker für Einsätze in ganz Deutschland. Wartungen, Fehlerdiagnosen und Reparaturen werden mit Blick auf eine schnelle Wiederherstellung der Produktionsfähigkeit geplant. Durch die direkte Verbindung von Anwendungstechnik und Service können nicht nur einzelne Störungen, sondern auch deren Auswirkungen auf den gesamten Arbeitsablauf beurteilt werden. |
Eigene Werkstätten und Ersatzteilversorgung An den TECHNOPLOT-Standorten in Ismaning bei München und Dessau stehen eigene Servicewerkstätten zur Verfügung. Ergänzt wird der technische Support durch ein Ersatzteil- und Verbrauchsmateriallager. Dadurch können viele benötigte Teile und Wartungsmaterialien kurzfristig bereitgestellt und Serviceeinsätze zielgerichtet vorbereitet werden. |
Ihr Projekt im Mittelpunkt
Ein Produktionssystem sollte nicht allein anhand einzelner Leistungsdaten ausgewählt werden. Entscheidend ist, ob Hardware, Materialien, Software, Arbeitsabläufe und Service gemeinsam einen stabilen und wirtschaftlichen Produktionsprozess ergeben.
Sprechen Sie mit uns über Ihre Materialien, Formate, Stückzahlen und Qualitätsanforderungen. TECHNOPLOT entwickelt mit Ihnen eine geeignete Konfiguration und begleitet die Umsetzung von der Planung bis zur laufenden Produktion.
