Roland VersaSTUDIO BN-20 / BN-20A (Abgekündigt)
VersaSTUDIO BN-20 und BN20-A
Die BN-20-Reihe bietet alle Funktionen in einem leistungsstarken, profitablem Paket. Mit preisgekrönten Eco-Solvent-Tinten, einschließlich Metallic- und Weiß-Optionen, Kompatibilität mit einer Reihe von Materialien und integriertem Konturschnitt sind die Drucker der BN-20-Reihe die vielseitigsten in ihrer Klasse. Die BN-20 und BN-20A sind perfekt für T-Shirt-Grafik, Posterdruck, Aufkleber und Klebefolien – und all dies ganz bequem vom Schreibtisch aus.
Besondere Eigenschaften
- Kompakter 508 mm Tintenstrahldrucker mit integriertem Druck und Konturschnitt
- Eine vielseitige Lösung für den Druck von T-Shirt-Grafiken, Abziehbildern, Klebefolien, Schildern, Postern und mehr
- Zu den Tintenoptionen gehören CMYK, CMYK+W* und CMYK+Mt*
- Die Zuverlässigkeit von Roland DG für unterbrechungsfreie, wirtschaftliche Produktion
(*nur BN-20)
Kleiner Drucker mit großen Möglichkeiten
Der VersaSTUDIO BN-20/A ist ein kompaktes und benutzerfreundliches Gerät, in das Sie Material mit einer maximalen Breite von 51 cm laden können. Für diese kleine Investition erhalten Sie viele Anwendungsmöglichkeiten sowohl für den Innen- als auch den Außenbereich. Denkbar sind beispielsweise Schilder, Aufkleber, Labels, Textiltransfers, Verkaufsdisplays, Fenstersticker, Poster und vieles mehr.
Drucken und Schneiden in einem integrierten Workflow
Ausgestattet mit einer Schneideleistung von 300 g schafft der BN-20 konsistentes Konturschneiden. Durch die elektronische Up/Down-Steuerung werden die üblicherweise bei der Drag-Knife Technologie auftretenden Probleme vermieden. Ein ausgeklügeltes Beförderungssystem verhindert unkontrolliertes Abprallen der Medien wenn der Druck auf das Substrat zu hoch eingestellt ist.
Professionelle Tintenoptionen in einem Desktop-Gerät
Roland Eco-Sol MAX-Tinten bieten eine schnelle Trocknungszeit, eine hohe Dichte, einen großen Farbraum, Kratzfestigkeit, niedrige Kosten pro Quadratmeter und eine breite Medienunterstützung. Die BN-20 und BN-20A können für den Druck von Standard- und Luxusartikeln eingerichtet werden.
ECO-SOL MAX-Tinten sind GREENGUARD Gold-zertifiziert und erfüllen einige der weltweit anspruchsvollsten Normen für die Verwendung in Schulen und Einrichtungen des Gesundheitswesens.

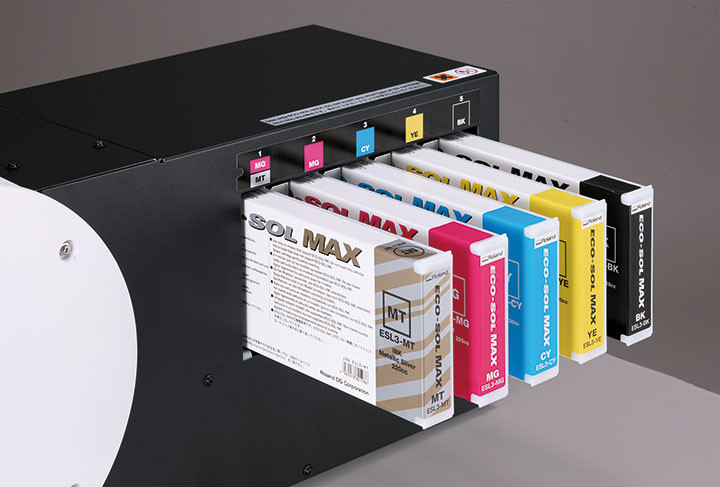

Eco-Sol MAX Tinte ist für die BN-20-Serie in den folgenden Konfigurationen verfügbar:
CMYK - Vierfarbiger Standard-Farbtintenstrahldruck
CMYK+W (Weiß*) - Für die Verwendung mit klaren oder farbigen Medien auf Verpackungsprototypen, Etiketten, Fenstergrafiken und anderen gängigen Anwendungen kann weiße Tinte als Spotfarbe oder als Untergrund gedruckt werden, um die Helligkeit und Opazität von Vollfarbenbildern zu erhöhen (*nur BN-20)
CMYK+Mt (Metallic*) - Metallictinte kann als Spotfarbe oder in Kombination mit CMYK verwendet werden, um über 500 markante metallische und perlmuttartige Farben zu erzeugen, einschließlich Rolands Metallic Texture Library mit verschiedenen Texturfüllungen (*nur BN-20)
Designs selber erstellen
Zum Lieferumfang gehört die kostenlose Entwurfsoftware R-Works. Mit dieser Software gestalten Sie auf eine sehr einfache Weise Entwürfe, die Sie mit dem BN-20 selber drucken und ausschneiden können. Sie können Ihre eigenen Designs mit Text und Bild versehen oder einfach Fotos importieren. So erstellen Sie im Handumdrehen originelle Entwürfe.
Geringe Wartungskosten, hohe Zuverlässigkeit
Die BN-20 Reihe wurde nach den bekannten Qualitätsstandards von Roland DG für Zuverlässigkeit gebaut. Der vergoldete Piezo-Tintenstrahldruckkopf reduziert die elektrostatische Aufladung. Ein zum Patent angemeldetes integriertes Wischersystem verringert den Verschleiß des Druckkopfes und verlängert dessen Lebensdauer, indem es Ablagerungen reduziert. Ein zum Patent angemeldetes automatisiertes Tintenzirkulationssystem* reduziert den Ausschuss und sorgt so langfristig für niedrigere Betriebskosten bei einer gleichzeitig außergewöhnlichen Bildqualität.
Druckersoftware - Keine Roland DG-Lösung ist einfacher zu bedienen
| Modell | BN-20 | BN-20A | |
| Drucktechnologie | Piezoelektronischer Tintenstrahldruck | ||
| Medien | Breite *1 | 150 bis 515 mm | |
| Stärke | Max. 1,0 mm (39 mil) mit Decklage, für Druck Max. 0,4 mm (16 mil) mit Decklage und 0,22 (9 mil) ohne Decklage, für Schnitt |
||
| Rollengewicht | Max. 6 kg | ||
| Außendurchmesser Rolle | Max. 150 mm | ||
| Kerndurchmesser | 76,2 mm (3") oder 50,8 mm (2") | ||
| Druck-/Schnittbreite *2 | Max. 480 mm | ||
| Tinte | Typ und Kapazität | ECO-SOL MAX/ MAX2/ MAX 3, 220-ml-Kartuschen | ECO-SOL MAX3, 220-ml-Kartuschen |
| Farben | 5 Farben (Cyan, Magenta, Gelb, Schwarz, Metallicsilber oder Weiß) | 4 Farben (Cyan, Magenta, Gelb, Schwarz) | |
| Druckauflösung (dpi) | Max. 1440 dpi | ||
| Schneideklinge | Typ | Roland CAMM-1-Reihe kompatibel | |
| Klingenversatz | 0,25 mm | ||
| Schnittgeschwindigkeit | 10 bis 150 mm/s | ||
| Schnittkraft | 30 bis 300 kp | ||
| Softwareauflösung (während des Schneidens) | 0,025 mm/Schritt | ||
| Druckgenauigkeit *3, *4 | Fehlerrate weniger als ±0,3 % des zurückgelegten Weges oder ±0,3 mm, je nachdem welcher Wert größer ist | ||
| Schnittgenauigkeit *3, *5 | Fehlerrate weniger als ±0,4 % des zurückgelegten Weges oder ±0,3 mm, je nachdem welcher Wert größer ist | ||
| Wiederholgenauigkeit (beim Schneiden) *3, *6 | ±0,1 mm oder weniger | ||
| Anlagegenauigkeit beim Drucken und Schneiden *3, *7 | ±0,5 mm oder weniger | ||
| Anlagegenauigkeit beim Drucken und Schneiden wenn die Medien wieder eingeladen werden *3,*8 | Fehlerrate weniger als ±0,5 % des zurückgelegten Weges oder ±3 mm, je nachdem welcher Wert größer ist | ||
| Druckheizung *9 | Temperatur: 35 °C (95 °F) | ||
| Schnittstelle | USB (gemäß Universal Serial Bus Specification Revision 2.0) | ||
| Stromsparfunktion | Automatischer Schlafmodus | ||
| Energieversorgung | Wechselstrom 100 - 240 V ±10 %, 1,5 A, 50/60 Hz | ||
| Leistungsaufnahme | Im Betrieb | Etwa 90 W | |
| Im Ruhezustand | Etwa 5,5 W | ||
| Schalldruckpegel | Im Betrieb | 62 dB (A) oder weniger | |
| Im Stand-by-Modus | 42 dB (A) oder weniger | ||
| Abmessungen/Gewicht | 1009 (B) x 582 (T) x 293 (H) mm/36 kg | ||
| Umgebungsbedingungen | Eingeschaltet *10 | Temperatur: 20 bis 32°C (68 bis 90°F), Luftfeuchtigkeit: 35 bis 80 % RH (nicht kondensierend) | |
| Ausgeschaltet | Temperatur: 5 bis 40 °C (41 bis 104 °F), Luftfeuchtigkeit: 20 bis 80 % RH (nicht kondensierend) | ||
| Lieferumfang | Roland VersaWorks 6 RIP-Software, Stromversorgungskabel, USB-Kabel, Klinge, Klingenhalter, Handbuch usw. | ||
*1 Muss innerhalb folgender Bereiche liegen: 150 bis 170 mm, 200 bis 235 mm, 287 bis 322 mm, 348 bis 383 mm, 393 bis 429 mm, 439 bis 474 mm, 487 bis 515 mm.
*2 Die Druck- oder Schnittlänge ist von den Programmbeschränkungen abhängig.
*3 Materialtyp: Von Roland DG Corp. spezifizierte Materialien. Temperatur: 25 °C (77 °F), Luftfeuchtigkeit: 50 %. Das Rollenmaterial muss korrekt eingelegt werden. Vorderer Rand: 35 mm oder mehr. Ein Ausdehnen/Zusammenziehen des Materials muss ausgeschlossen sein. Sämtliche Korrektur- oder Einstellfunktionen dieser Maschine wurden ordnungsgemäß eingestellt.
*4 Mit Roland PET-Folie, Druckstrecke: 1 m
*5 Bereich für sichere Wiederholgenauigkeit: Länge 1000 mm
*6 Bereich für sichere Wiederholgenauigkeit: Länge 1000 mm
*7 Vorausgesetzt, die Medienlänge beträgt weniger als 1000 mm. Berücksichtigt nicht die Auswirkungen einseitig ausgerichteter Bewegungen sowie die Ausdehnung und Schrumpfung des Materials.
*8 Datengröße: 1000 mm in Medien-Einlegerichtung, 480 mm in Bewegungsrichtung des Schlittens. Keine Beschichtung. Automatische Erkennung von Schnittmarken an 4 Punkten, wenn Medien nachgelegt werden. Schließt die Auswirkungen von Verschiebungen durch Ausdehnung und Schrumpfung der Medien und/oder durch Nachlegen der Medien aus.
*9 Nach Einschalten des Gerätes ist eine Aufwärmphase notwendig. Diese beträgt 5 bis 20 Minuten, abhängig von der Betriebsumgebung. Je nach Umgebungstemperatur und Materialbreite wird die Temperatur von 35 (°F) eventuell nicht erreicht.
*10 Betriebsumgebung.
Aufgeführte Spezifikationen, Designs und Abmessungen können ohne Vorankündigung geändert werden.
| Systemanforderungen VersaWorks 6 | |
| Betriebssystem | Windows® 10 (32/64 Bit), Windows® 8.1 (32/64 Bit), Windows® 7 Ultimate/Professional (32/64 Bit) |
| Dateiformat der Festplatte | NTFS-Format |
| CPU | Intel Core™ 2 Duo, 2,0 GHz oder schneller empfohlen |
| RAM | 2 GB oder mehr empfohlen |
| Grafikkarte und Monitor | Es wird eine Auflösung von 1280 × 1024 oder mehr empfohlen |
| Freier Festplattenspeicher | 40 GB oder mehr empfohlen |
| Optisches Laufwerk | DVD-ROM |
| Ethernet-Verbindung | 100 mbps |
| Sonstiges | Internetverbindung empfohlen |
| PNS-24 | Standfuß für BN-20 |
| ESL5-CY | ECO-SOL MAX3 Cyan, 220 ml |
| ESL5-MG | ECO-SOL MAX3 Magenta, 220 ml |
| ESL5-YE | ECO-SOL MAX3 Gelb, 220 ml |
| ESL5-BK | ECO-SOL MAX3 Schwarz, 220 ml |
| ESL4-MT | ECO-SOL MAX2 Metallic-Silber, 220 ml |
| ESL4-WH | ECO-SOL MAX2 Weiß, 220 ml |
| SL-CL | Reinigungsmittel-Kartusche, 220 ml, 1 Stck |
| ZEC-U5032 | Messer für fluoreszierende und reflektierende Folie und Vinylfolie, Versatzwert 0,25 mm, 2 Stück |
| ZEC-U5025 | Messer für fluoreszierende und reflektierende Folie und Vinylfolie, Versatzwert 0,25 mm, 5 Stück |
| ZEC-U5022 | Messer für Vinylfolie, Versatzwert 0,25 mm, 2 Stück |
| ZEC-U1715 | Messer für Sandstrahlschablonen, Versatzwert 0,25 mm, 5 Stück |
| ZEC-U3017 | Messer für allgemeine Beschilderung aus Vinyl, Versatzwert 0,175 mm, 3 Stück |
| ZEC-U1005 | Messer für Vinylfolie, Versatzwert 0,25 mm, 5 Stück |
| ZEC-U3075 | Messer für dicke Materialien und Sandstrahlschablonen, Versatzwert 0,75 mm, 5 Stück (nur XD-CH4)* |
| ZEC-U3050 | Messer für dicke Materialien und Sandstrahlschablonen, Versatzwert 0,50 mm, 5 Stück (nur XD-CH4)* |
| ZEC-U5010 | Messer für Fensterfolie, Versatzwert 0,5 mm, 2 Stück (nur XD-CH4)* |
| ZEC-U3100 | Messer für dicke Materialien und Sandstrahlschablonen, Versatzwert 1,00 mm, 5 Stück (nur XD-CH4)* |
| XD-CH2 | Klingenhalter mit einstellbarer Tiefe, Spitze mit Speziallegierung |
| XD-CH3 | Klingenhalter mit einstellbarer Tiefe, Spitze mit Kunststoff |
| XD-CH4 | NEU – Klingenhalter mit einstellbarer Tiefe, Spitze mit Speziallegierung – Schwarz, Orange, Rot |
| XD-CT | Rillwerkzeug für Kartonagen |
| 6701409310 | Reinigungsset, 100ml Reinigungsflüssigkeit, 10 Tupfer |
| PNS-24 | Rahmen |
| GXS-24 | Rahmen |
* Die maximale Schnittkraft der BN-20 beträgt 300 g
