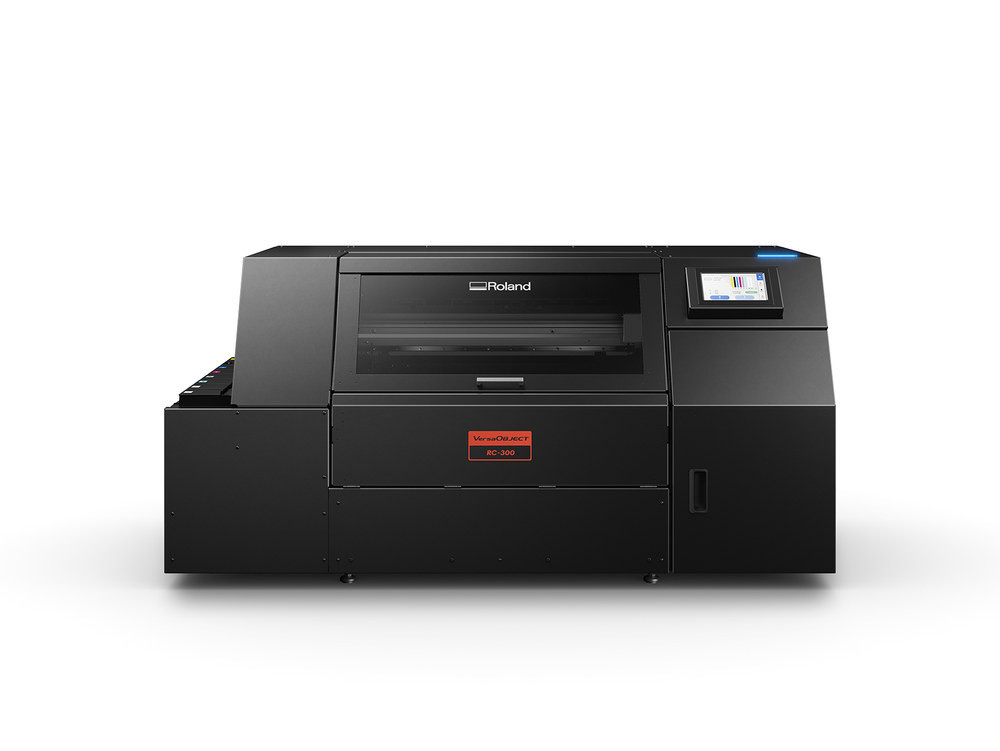

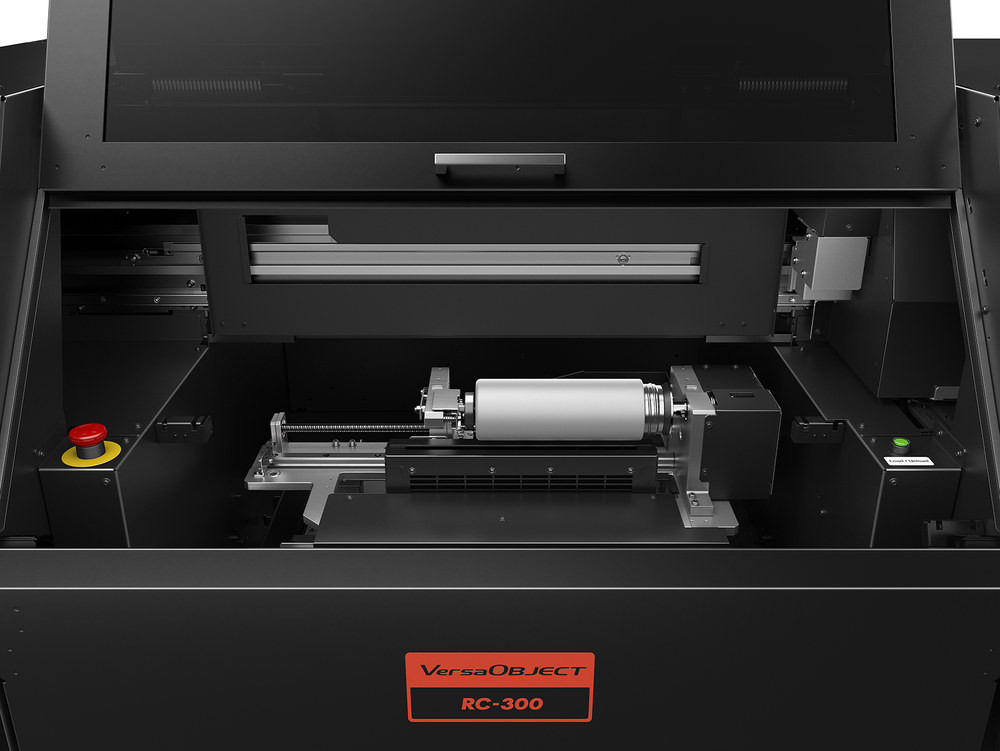

Roland VersaOBJECT RC-300 und RC-300C UV-Helixdrucker
360°-UV-Direktdruck für Becher, Flaschen und mehr
Die Roland VersaOBJECT RC-300-Serie bedruckt geeignete zylindrische, konische und gebogene Objekte direkt. Während sich das Objekt dreht, folgt der Druck spiralförmig seiner Oberfläche. So entstehen umlaufende Dekorationen ohne Etikett oder Hülle.
Welches Modell passt zu Ihrer Anwendung?
RC-300 – für opake Objekte
Die RC-300 ist die passende Variante für blickdichte Becher, Dosen und Flaschen sowie weitere geeignete zylindrische, konische oder gebogene Objekte.
RC-300C – zusätzlich für transparente Flaschen
Die RC-300C erweitert den Einsatz auf geeignete klare und durchscheinende Flaschen. Sie kann auch bereits mit Flüssigkeit gefüllte transparente Flaschen bedrucken, ohne dass eine lichtundurchlässige Füllung erforderlich ist.
Was beide Modelle verbindet
- Helixdruck: Das Druckbild folgt dem rotierenden Objekt für eine umlaufende 360°-Dekoration.
- Direktdruck: Motive werden ohne Etiketten oder Hüllen auf das geeignete Objekt gedruckt.
- Gestaltungsmöglichkeiten: Farbe, Weiß, Gloss und druckbarer Primer ermöglichen deckende Motive und dekorative Oberflächeneffekte.
- Flexible Produktion: Prototypen, personalisierte Produkte und Kleinserien lassen sich ohne die Einrichtung klassischer Dekorationsverfahren umsetzen.
TECHNOPLOT unterstützt Sie bei der Auswahl der passenden Variante und prüft mit Ihnen Material, Objektform und gewünschtes Druckbild für Ihre Anwendung.
Eigenschaften der VersaOBJECT RC-300-Serie
Die RC-300-Serie verbindet spiralförmigen UV-Direktdruck mit einer kontrollierten Drehung des Objekts. So lassen sich geeignete Behälter und Produkte rundum dekorieren – vom Einzelstück bis zur Kleinserie.
Helixdruck für unterschiedliche Objektformen
Während sich das Objekt dreht, wird das Motiv spiralförmig und fortlaufend aufgebracht. Das ermöglicht umlaufende 360°-Dekorationen auch auf geeigneten konischen und gebogenen Profilen.

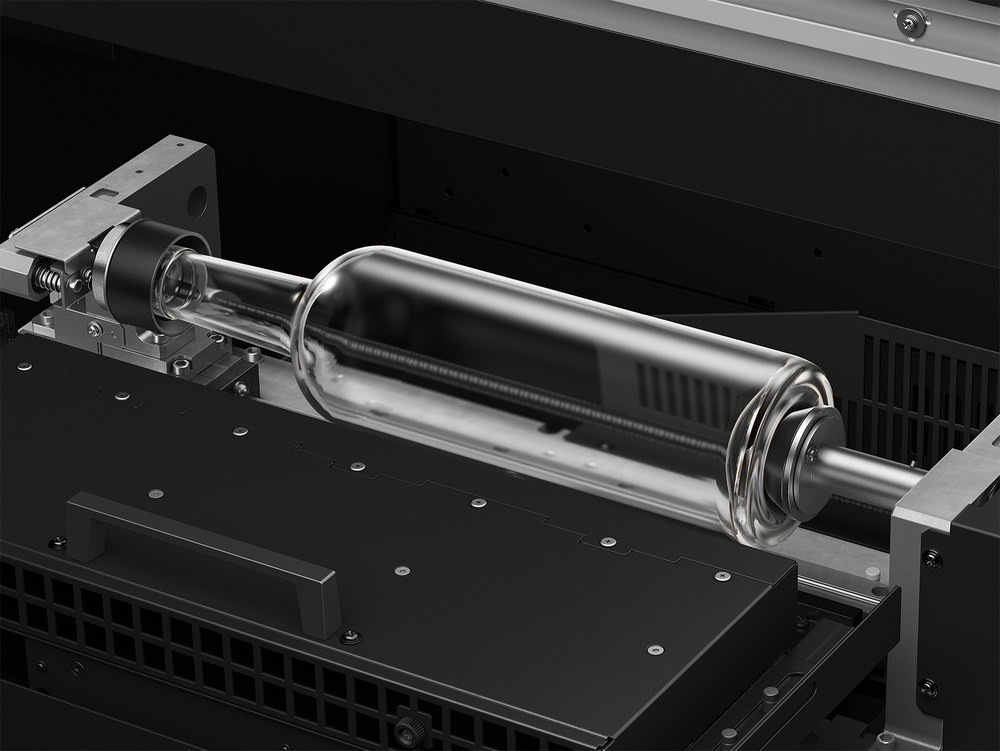

Clear Support der RC-300C
Die RC-300C erweitert die Anwendungen auf geeignete transparente und durchscheinende Flaschen. Auch bereits mit Flüssigkeit gefüllte klare Flaschen können ohne lichtundurchlässige Füllung dekoriert werden.
Prototypen und Kleinserien
Digitaler Direktdruck macht wechselnde Motive, personalisierte Produkte und kleine Auflagen möglich. Die Dekoration wird direkt auf das geeignete Objekt gedruckt – ohne Etiketten oder Hüllen.
Weiß, Gloss und druckbarer Primer
Deckendes Weiß unterstützt farbige Motive auf dunklen oder transparenten Oberflächen. Gloss ermöglicht optische und haptische Akzente. Der druckbare Primer erweitert die Möglichkeiten auf anspruchsvollen Materialien; die Eignung prüfen wir am konkreten Objekt.

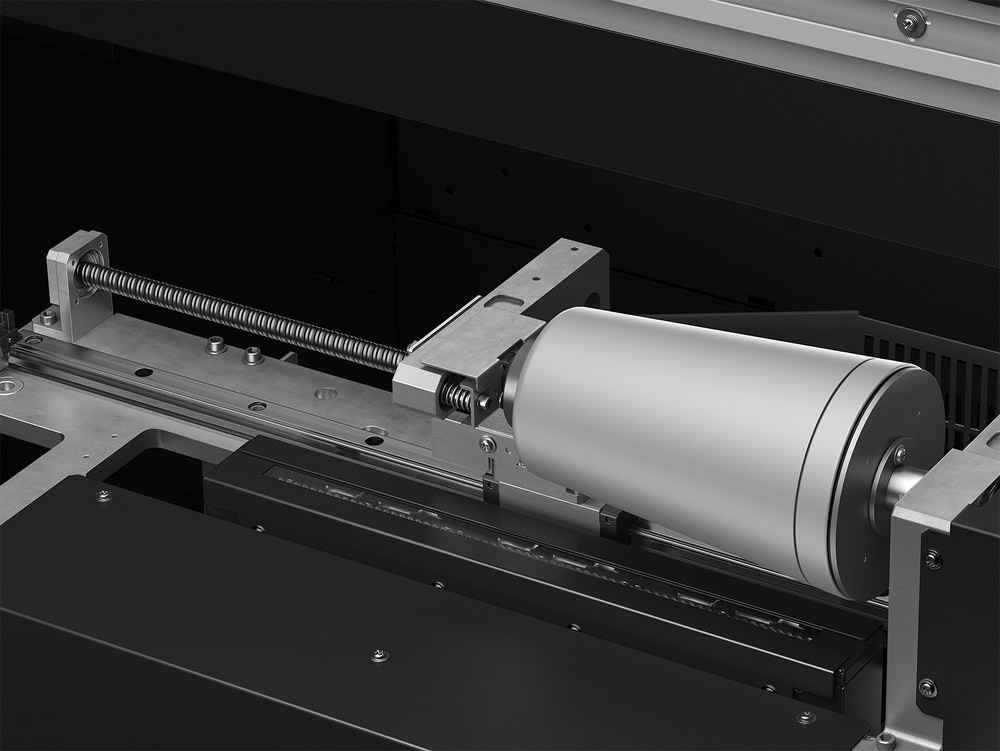

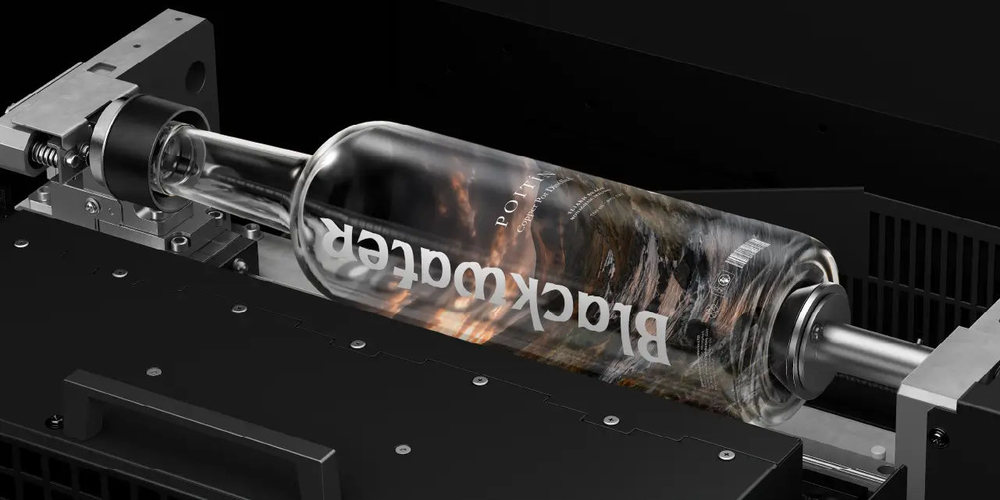

Aufnahme und Rotation des Objekts
Das Objekthandhabungssystem positioniert und dreht geeignete Behälter während des Drucks. Für ein verlässliches Ergebnis stimmen wir Objektform, Halterung und Druckmotiv aufeinander ab.
Software für den Produktionsablauf
Roland DG beschreibt einen Workflow von der Grafikvorbereitung über die Druckausgabe bis zur Geräteüberwachung.

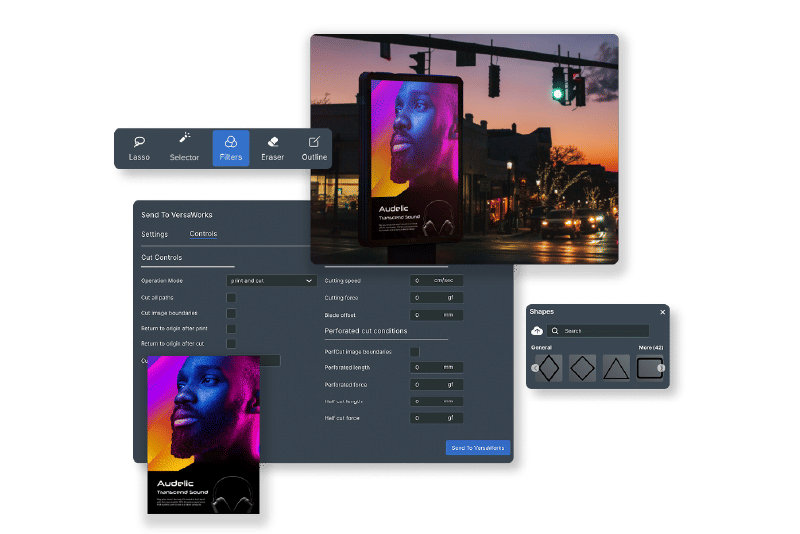

Roland DG Connect Designer
Werkzeuge für die Vorbereitung von Grafiken, Vorlagen und Layouts vor der Druckausgabe.

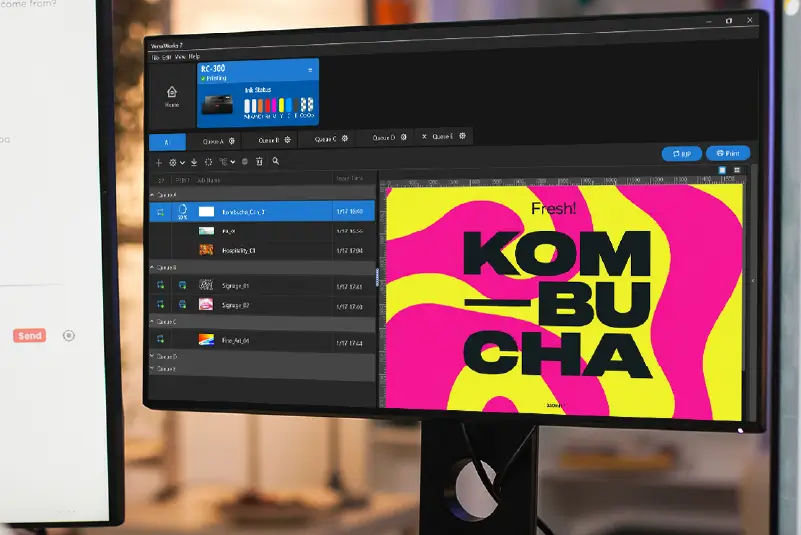

VersaWorks 7
Die RIP-Software unterstützt Druckeinrichtung, Farbkontrolle und die Ausgabe der vorbereiteten Aufträge.
Roland DG Connect
Ein Überblick über Druckerstatus, Wartungsaktivitäten und Produktionsdaten unterstützt den laufenden Betrieb.
Technische Daten der VersaOBJECT RC-300 und RC-300C
Die Varianten unterscheiden sich vor allem bei der Unterstützung transparenter Flaschen. Die gemeinsamen technischen Werte sind in der Tabelle über beide Modellspalten zusammengefasst.
| Merkmal | RC-300 | RC-300C |
|---|---|---|
| Modell | RC-300 Standardmodell | RC-300C Clear Support |
| Objektanwendungen | Geeignete zylindrische, konische und gebogene Objekte; Schwerpunkt auf opaken Behältern | Geeignete zylindrische, konische und gebogene Objekte wie bei der RC-300; zusätzlich transparente und durchscheinende Flaschen |
| Klare, flüssigkeitsgefüllte Flaschen | Keine Clear-Support-Funktion | Direktdruck ohne lichtundurchlässige Füllung möglich |
| Druckverfahren | Piezo-Tintenstrahlverfahren, spiralförmiger UV-Direktdruck | |
| Objektdurchmesser | 45–127 mm | |
| Objektlänge | 30–355 mm | |
| Konuswinkel | Max. 10° | Max. 10° (siehe Hinweis) |
| Objektgewicht | Max. 3 kg | |
| Maximale Drucklänge | 300 mm | |
| Tintenart | ECO-UV (EUV-HB), 1.000-ml-Flaschen | |
| Tintenkonfiguration | Cyan, Magenta, Gelb, Schwarz, 2 × Weiß, Gloss und Primer | |
| UV-Aushärtung | Integrierte LED-UV-Lampe | |
| Druckauflösung | Max. 1.200 dpi | |
| Schnittstelle | Ethernet (100BASE-TX/1000BASE-T, automatische Umschaltung) | |
| Stromsparfunktion | Automatischer Schlafmodus | |
| Stromversorgung | 100–240 V AC, 50/60 Hz, 6,0 A | |
| Leistungsaufnahme im Betrieb | Ca. 550 W | |
| Leistungsaufnahme im Ruhezustand | Ca. 120 W | |
| Schalldruckpegel im Betrieb | Max. 65 dB(A) | |
| Schalldruckpegel im Standby | Max. 64 dB(A) | |
| Gerätemaße (B × T × H) | 1.599 × 840 × 783 mm | |
| Gerätegewicht | 202 kg | |
| Betriebsumgebung | 20–32 °C; 35–80 % relative Luftfeuchtigkeit, nicht kondensierend | |
| Umgebung außer Betrieb | 5–40 °C; 20–80 % relative Luftfeuchtigkeit, nicht kondensierend | |
| Lieferumfang (Auszug) | Netzkabel, Reinigungsflüssigkeit, Auffangbehälter, Benutzerhandbuch, VersaWorks und Roland DG Connect Hub | |
Hinweis zum Konuswinkel der RC-300C: Roland nennt für die 10°-Angabe eine zusätzliche Geometriebedingung: Der vertikale Abstand zwischen dem größten Objektdurchmesser und dem linken Rand des Druckbereichs darf maximal 10 mm betragen, wenn der Abstand zwischen UV-Bestrahlungseinheit und Objekt auf 5 mm eingestellt ist.
Herstellerwerte. Die Eignung eines konkreten Objekts und seiner Oberfläche prüfen wir anhand von Form, Material und gewünschtem Druckbild.
Systemanforderungen für Roland VersaWorks 7
Für die Druckvorbereitung und Ausgabe mit der VersaOBJECT RC-300 und RC-300C wird Roland VersaWorks 7 eingesetzt. Die folgende Tabelle zeigt die von Roland DG empfohlene Computerumgebung.
Empfohlene Computerumgebung
| Komponente | Windows | Mac |
|---|---|---|
| Betriebssystem | Windows 11 | macOS 26, 15 oder 14 |
| Prozessor | Intel Core i5-4670 oder höher | Apple Silicon |
| Arbeitsspeicher | 16 GB RAM oder mehr | 8 GB RAM oder mehr |
| Freier Speicherplatz | SSD: mindestens 256 GB frei Alternativ HDD: mindestens 500 GB frei |
SSD: mindestens 128 GB frei |
| Bildschirm | Full HD (1.920 × 1.080 Pixel), 24-Bit-Farbdarstellung | 1.280 × 1.024 Pixel oder höher |
| Weitere Voraussetzungen | Internetzugang und Webbrowser; für die Nutzung von VersaWorks 7 ist eine Roland DG Connect-ID erforderlich. | |
Netzwerk und Software
| Bereich | Anforderung und Funktion |
|---|---|
| Druckerverbindung | Ethernet (100BASE-TX/1000BASE-T). Computer und Drucker benötigen eine funktionierende Netzwerkverbindung. |
| Roland VersaWorks 7 | RIP-Software für Druckeinrichtung, Farbsteuerung und Ausgabe. |
| Roland DG Connect | Onlinefunktionen für Geräteinformationen, Produktionsüberwachung und Wartung. Roland DG Connect Hub gehört laut Hersteller zum Software-Lieferumfang. |
| Roland DG Connect Designer | Kann für die Vorbereitung von Grafiken für den Objektdruck genutzt werden. |
TECHNOPLOT-Empfehlung für den Produktionsarbeitsplatz
- Drucker und VersaWorks-Arbeitsplatz nach Möglichkeit kabelgebunden über Gigabit-Ethernet verbinden.
- Dem Drucker eine feste IP-Adresse oder eine dauerhafte DHCP-Reservierung zuweisen.
- Für komplexe Druckdaten ausreichend zusätzlichen Arbeitsspeicher und freien SSD-Speicher einplanen.
- Druckdaten, Profile und wichtige Programmeinstellungen regelmäßig sichern.
Softwarestände und unterstützte Betriebssystemversionen können sich ändern. Vor einer Neuinstallation oder einem Betriebssystemwechsel sollte der aktuelle Freigabestand von Roland DG geprüft werden.
Zubehör und Verbrauchsmaterialien für RC-300 und RC-300C
Für einen sicheren Rundlauf muss die Vorrichtung zur Form des jeweiligen Objekts passen. Beide Modelle verwenden ECO-UV-Tinte der Serie EUV-HB in 1.000-ml-Flaschen. Die Tintenflaschen sind separat zu bestellen.
Vorrichtungen zur Objektaufnahme
| Ausstattung | Beschreibung |
|---|---|
| Zehn rechte Vorrichtungen | Im Lieferumfang enthalten, zusammen mit passenden Adaptern, Ersatzteilen und Befestigungsmaterial für die Drehvorrichtung. |
| Linke Vorrichtung für schmale Flaschenoberseiten | Bei Geräteausführungen mit vor dem Auflagetisch angeordneter UV-LED-Einheit im Lieferumfang. Sie kann beispielsweise zur Aufnahme entsprechend geformter Weinflaschen verwendet werden. Die konkrete Ausstattung wird bei der Modellkonfiguration geprüft. |
| Objektspezifische Vorrichtungen | Lässt sich ein Objekt mit den mitgelieferten Vorrichtungen nicht sicher fixieren, kann eine passende Befestigungsvorrichtung für dessen Form angefertigt werden. Dabei sind sicherer Halt, eine schonende Auflagefläche und ein effizienter Objektwechsel zu berücksichtigen. |
Tinte und Reinigungsmittel
| Verbrauchsmaterial | Roland Artikelnummer | Gebinde |
|---|---|---|
| Cyan, Magenta, Gelb, Schwarz | EUV-HB10CY, EUV-HB10MG, EUV-HB10YE, EUV-HB10BK | Je 1.000 ml |
| Weiß | EUV-HB10WH | 1.000 ml |
| Gloss | EUV-HB10GL | 1.000 ml |
| Primer | EUV-HB10PR | 1.000 ml |
| Reinigungslösung | ESL5P-CL | 500-ml-Beutel |
Wartung und Anwendung
Zur mitgelieferten Wartungsausstattung gehören unter anderem Reinigungsflüssigkeit, Reinigungsstäbchen, ein Ersatzwiper und ein Ersatz-Wiper-Reiniger. Für den laufenden Betrieb werden diese Materialien entsprechend dem Wartungsbedarf nachbestellt.
TECHNOPLOT prüft anhand Ihrer Originalobjekte, welche Vorrichtung für Form, Oberfläche und geplantes Druckbild geeignet ist. Bei Sonderformen kann eine individuell angepasste Aufnahme erforderlich sein.
Welche VersaOBJECT RC-300 passt zu Ihren Produkten?
Für überwiegend blickdichte Becher, Dosen und Flaschen prüfen wir die RC-300. Sollen auch transparente, durchscheinende oder bereits mit Flüssigkeit gefüllte Flaschen dekoriert werden, ist die RC-300C die passende Ausführung. Entscheidend sind Ihre konkreten Produkte und das gewünschte Druckbild.
Bringen Sie uns Ihre Originalobjekte und Druckmotive mit. Wir prüfen Durchmesser, Länge, Konizität, Oberflächenbeschaffenheit und die sichere Aufnahme in der Drehvorrichtung. Material- und Drucktests zeigen, welche Haftung, Farbwirkung und Weißdeckkraft erreichbar sind und ob Primer oder Gloss für Ihre Anwendung sinnvoll sind.
Bei wiederkehrenden Aufträgen betrachten wir außerdem Objektwechsel, Positionierung, Datenvorbereitung und Qualitätskontrolle. So können Maschine, Vorrichtung und Druckworkflow auf Ihre Stückzahlen und Produktionsabläufe abgestimmt werden.
Beratung, Installation und Service durch TECHNOPLOT
TECHNOPLOT begleitet Ihr Projekt von der ersten Anwendungsidee bis zum laufenden Produktionsbetrieb. Mit mehr als 40 Jahren Erfahrung im Large-Format-Printing verbinden wir Anwendungsberatung, Maschineninstallation, Farbmanagement, Schulung und technischen Service zu einer abgestimmten Gesamtlösung.
|
Anwendungs- und Investitionsberatung Gemeinsam analysieren wir Materialien, Formate, Stückzahlen, Qualitätsanforderungen, gewünschte Veredelungen und vorhandene Produktionsabläufe. Daraus leiten wir die geeignete Systemkonfiguration und notwendige Zusatzausstattung ab. Dabei berücksichtigen wir nicht nur die Anschaffung, sondern auch Bedienaufwand, Verbrauchsmaterialien, Wartung, Prozesssicherheit und zukünftige Erweiterungsmöglichkeiten. |
Material- und Anwendungstests Auf Wunsch prüfen wir Ihre Originalmaterialien, Medien oder Bauteile vor der Investitionsentscheidung. Beurteilt werden können unter anderem Verarbeitbarkeit, Bedruckbarkeit, Druck- und Verarbeitungsqualität, Farbwirkung, Haftung, Kratzfestigkeit und die Eignung für wiederkehrende Produktionsabläufe. Anwendungstests helfen, technische Risiken frühzeitig zu erkennen und realistische Produktionsparameter festzulegen. |
|
Aufstell- und Installationsplanung Das ausgewählte Produktionssystem benötigt eine sorgfältige Vorbereitung des Aufstellortes. TECHNOPLOT unterstützt bei der Prüfung von Zufahrt, Türen, Transportweg, Bodenbelastbarkeit, Stellfläche, Wartungsabständen, Stromversorgung, Netzwerk, Raumklima und gegebenenfalls erforderlicher Luftführung. Dadurch lassen sich unnötige Verzögerungen am Installationstag vermeiden. |
Lieferung, Installation und Inbetriebnahme Unsere Techniker übernehmen die fachgerechte Aufstellung, Montage und Inbetriebnahme des Systems. Dazu gehören abhängig vom vereinbarten Leistungsumfang die mechanische Einrichtung, Prüfung der Sicherheitseinrichtungen, Netzwerkanbindung, Installation der zugehörigen Software sowie die Durchführung der erforderlichen Kalibrierungen und Testläufe. |
|
Einweisung und Schulung Die Bediener werden praxisnah in Maschinenbedienung, Datenaufbereitung, Auftragsanlage, Materialhandhabung, Testläufe und tägliche Pflege eingewiesen. Vertiefende Schulungen können auf typische Anwendungen, Serienproduktion, Farbmanagement und die Erstellung wiederholbarer Arbeitsabläufe abgestimmt werden. |
Farbmanagement und Profile TECHNOPLOT unterstützt bei der Auswahl geeigneter Medienprofile, der Anpassung von Produktionsbedingungen und der reproduzierbaren Farbausgabe. Bei Bedarf erstellen wir individuelle Profile und beraten zur Wiedergabe von Haus-, Marken- und Sonderfarben. Ziel ist ein stabiler Produktionsprozess mit nachvollziehbaren Einstellungen statt einzelner, nicht reproduzierbarer Testergebnisse. |
|
Produktionshilfen und Prozessoptimierung Für wiederkehrende Aufträge beraten wir zu geeigneten Positionierhilfen, Auftragsschablonen und produktspezifischen Vorrichtungen. Zusätzlich unterstützen wir bei der Optimierung von Datenaufbereitung, Produktionsreihenfolge, Auftragsvorlagen und Qualitätskontrolle. So kann das System effizient in bestehende Fertigungs- und Verarbeitungsprozesse eingebunden werden. |
Technischer Support und Fernunterstützung Bei Fragen zu Software, Datenaufbereitung, Installation und Bedienung unterstützt TECHNOPLOT telefonisch und per Fernzugriff. Viele Einstellungen und Workflowfragen lassen sich dadurch kurzfristig klären. Bei technischen Problemen entscheiden unsere Servicemitarbeiter, ob eine Fernunterstützung ausreicht oder ein Vor-Ort-Einsatz erforderlich ist. |
|
Deutschlandweiter Vor-Ort-Service TECHNOPLOT verfügt über eigene, geschulte Servicetechniker für Einsätze in ganz Deutschland. Wartungen, Fehlerdiagnosen und Reparaturen werden mit Blick auf eine schnelle Wiederherstellung der Produktionsfähigkeit geplant. Durch die direkte Verbindung von Anwendungstechnik und Service können nicht nur einzelne Störungen, sondern auch deren Auswirkungen auf den gesamten Arbeitsablauf beurteilt werden. |
Eigene Werkstätten und Ersatzteilversorgung An den TECHNOPLOT-Standorten in Ismaning bei München und Dessau stehen eigene Servicewerkstätten zur Verfügung. Ergänzt wird der technische Support durch ein Ersatzteil- und Verbrauchsmateriallager. Dadurch können viele benötigte Teile und Wartungsmaterialien kurzfristig bereitgestellt und Serviceeinsätze zielgerichtet vorbereitet werden. |
Ihr Projekt im Mittelpunkt
Ein Produktionssystem sollte nicht allein anhand einzelner Leistungsdaten ausgewählt werden. Entscheidend ist, ob Hardware, Materialien, Software, Arbeitsabläufe und Service gemeinsam einen stabilen und wirtschaftlichen Produktionsprozess ergeben.
Sprechen Sie mit uns über Ihre Materialien, Formate, Stückzahlen und Qualitätsanforderungen. TECHNOPLOT entwickelt mit Ihnen eine geeignete Konfiguration und begleitet die Umsetzung von der Planung bis zur laufenden Produktion.
