Summa S Class 3: Tangentialmesserplotter für präzise Folienkonturen

Von kleinen Schriften und filigranen Logos bis zu großformatigen, laminierten Grafiken: Die Summa S Class 3 Tangentialmesserplotter verbinden aktive Messerkontrolle mit einer stabilen Rollenführung und einem durchgängigen Schneidworkflow. Vier Arbeitsbreiten von 74,2 bis 158 cm bieten die passende Größe für Textilveredelung, Werbetechnik und die Weiterverarbeitung von Digitaldrucken.

Summa S Class 3 Tangentialmesserplotter: Serienübersicht der vier Baugrößen 75, 120, 140 und 160
Die vier Baugrößen der Tangentialserie. Die Abbildung zeigt die Größen 75 und 160 beispielhaft mit TC-Ausstattung.

Vier Arbeitsbreiten für Ihre Produktion

S3T75

74,2 cm

Arbeitsbreite
Materialbreite bis 84 cm

Für Flex- und Flockmotive, kleine Beschriftungen, Etiketten und detailreiche Aufkleber auf schmaleren Rollen.

S3T120

120 cm

Arbeitsbreite
Materialbreite bis 130 cm

Für einen vielseitigen Formatbereich bei Schildertexten, Fensterbeschriftungen und bedruckten Folien.

S3T140

135 cm

Arbeitsbreite
Materialbreite bis 145 cm

Für breitere Digitaldrucke, laminierte Aufkleber sowie Wand-, Fenster- und Bodengrafiken.

S3T160

158 cm

Arbeitsbreite
Materialbreite bis 168 cm

Für großformatige Beschriftungen, breite Rollen und die Konturweiterverarbeitung großformatiger Drucke.

Arbeitsbreiten im Standardmodus. Die einlegbare Materialbreite ist größer als die nutzbare Schnittbreite; Druckmarken und erforderliche Ränder werden bei der Formatauswahl berücksichtigt.

Warum echte Tangentialmessertechnik?

Summa steuert die Richtung des Messers mit einem eigenen Antrieb. An ausgeprägten Richtungswechseln kann die Klinge angehoben, gedreht und neu angesetzt werden. Das unterstützt saubere Ecken, feine Details und die Verarbeitung widerstandsfähiger Folien. Bis zu 1.000 g Messerdruck erweitern die Möglichkeiten bei geeigneten Materialaufbauten.

Von der Beschriftung bis zur anspruchsvollen Spezialfolie

  • Werbetechnik: Schildertexte, Schaufenster- und Fahrzeugbeschriftungen, kleine Schriften und Logos.
  • Print & Cut: gedruckte und laminierte Aufkleber, Etiketten sowie Fenster- und Bodengrafiken.
  • Textilveredelung: geeignete Flex- und Flockfolien für Schriftzüge, Namen und mehrteilige Motive.
  • Spezialanwendungen: geeignete Reflex-, Schablonen-, Sandstrahl- und Lackschutzfolien mit abgestimmter Messerausstattung.

OPOS-Druckmarkenerkennung, intelligente Auftragsaufteilung und Summa GoSign unterstützen den Weg von der Konturdatei zum fertigen Zuschnitt. Für zusätzliche Anforderungen sind die Baugrößen 75 und 160 auch als S3TC mit OPOS-Kamera und zweiter Werkzeugaufnahme erhältlich.

Ihre Summa-Lösung vom Distributor in Deutschland

TECHNOPLOT ist Distributor für Summa Schneideplotter in Deutschland. Wir wählen mit Ihnen die passende Arbeitsbreite, testen Ihre Originalmaterialien und stimmen Messer, Software und Materialhandhabung auf Ihren Produktionsablauf ab. Installation, Einweisung und technischer Service begleiten den Einsatz im Betrieb.

Eigenschaften der Summa S Class 3 Tangentialmesserplotter

Die Summa S Class 3 verbindet motorgesteuerte Messerführung, optische Druckmarkenerkennung und intelligente Schneidfunktionen. Damit lassen sich klassische Beschriftungsfolien ebenso bearbeiten wie laminierte Digitaldrucke, Textiltransferfolien und geeignete Spezialmaterialien. Entscheidend ist das Zusammenspiel aus sauberer Kontur, zuverlässigem Materialtransport und einem wiederholbaren Arbeitsablauf.

Entgittern eines filigran geschnittenen Folienmotivs mit einer Pinzette
Präzise geschnittene Konturen erleichtern das Entgittern filigraner Motive.

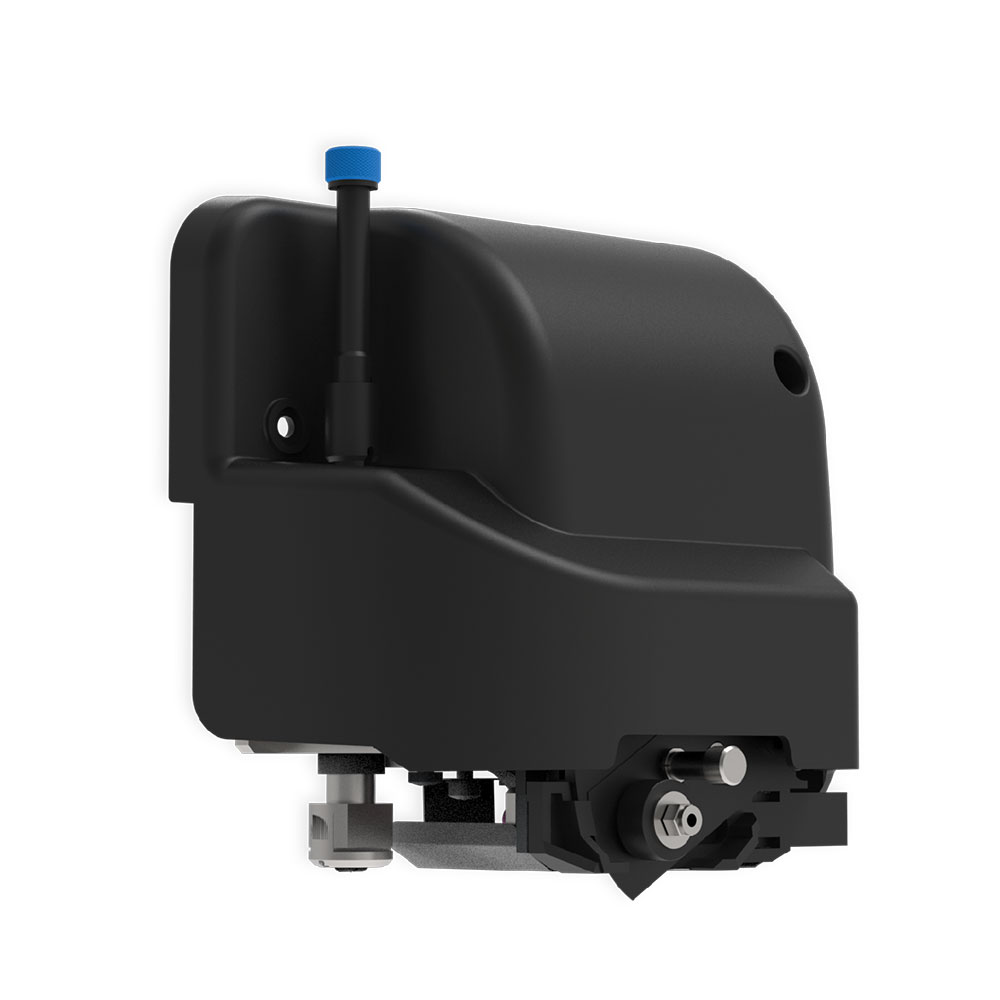

Echte Tangentialtechnik für Ecken und feine Details

Ein eigener Motor dreht das Messer aktiv in Schnittrichtung. Bei ausgeprägten Richtungswechseln kann die Klinge angehoben, neu ausgerichtet und wieder angesetzt werden. So behält der Schneidkopf die Kontrolle auch an spitzen Winkeln, engen Konturen und kleinen Schriften.

Davon profitieren Logos, feine Beschriftungen und Motive mit vielen Einzelteilen. Saubere Ecken und geschlossene Konturen unterstützen das anschließende Entgittern und die Weiterverarbeitung.

Mit bis zu 1.000 g Messerdruck bietet die Tangentialtechnik außerdem Reserven für widerstandsfähigere Folien. Messergeometrie, Überstand, Druck und Geschwindigkeit werden passend zum Materialaufbau gewählt.

Beschriftungen für Fenster, Fahrzeuge, Wände und Böden

Die vier Baugrößen erschließen Anwendungen vom kleinen Schriftzug bis zur großformatigen Grafik. Farbfolien werden direkt geschnitten; bedruckte Folien erhalten ihre passende Außenkontur nach dem Druck und gegebenenfalls nach dem Laminieren.

Folienbeschriftung einer Schaufensterscheibe als Anwendung der Summa S Class 3
Fensterbeschriftung
Schriften, Logos und dekorative Folien für Glasflächen.
Beschrifteter Lieferwagen als Beispiel für Fahrzeugwerbung mit geschnittenen Folien
Fahrzeugbeschriftung
Firmenlogos, Schriftzüge und Konturen für bedruckte Fahrzeugfolien.
Dekorative Wandmotive aus Folie für Innenräume
Wandgestaltung
Wandtattoos, dekorative Motive und Beschriftungen im Innenraum.
Konturgeschnittene farbige Bodengrafik in einem Innenraum
Bodengrafiken
Konturgeschnittene Bodenwerbung und Orientierungselemente.

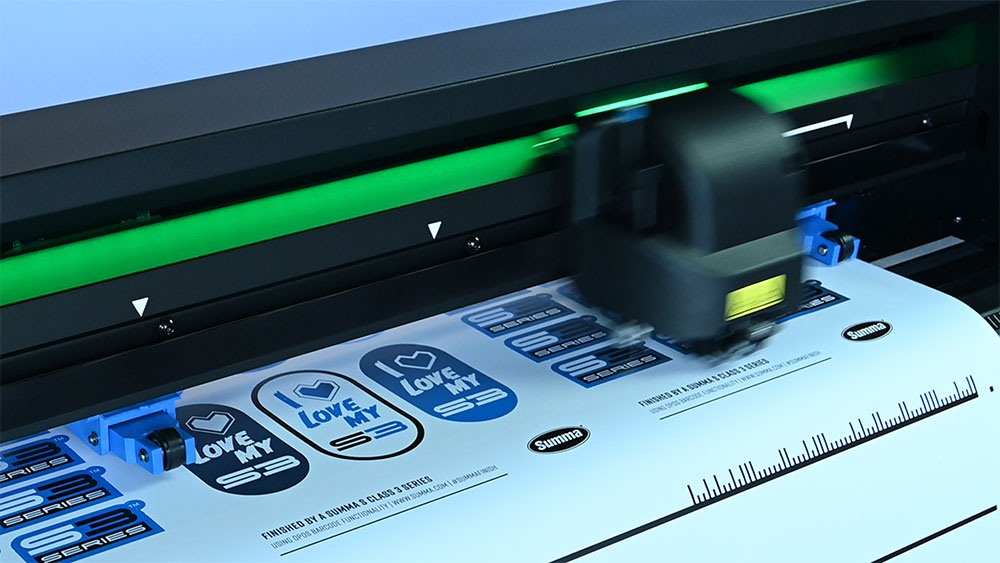

Aufkleber und Etiketten: vom Druckbild zur passenden Kontur

Das Optical Positioning System OPOS liest die gedruckten Marken ein und ordnet ihnen die Schneidkonturen zu. Die S3T-Modelle nutzen dafür OPOS X und OPOS Xtra. Zusätzliche Druckmarken und Kompensationslinien unterstützen den Ausgleich von Abweichungen, die beim Drucken, Laminieren oder durch Materialeinflüsse entstehen.

Freigestellter Raketenaufkleber als Beispiel für konturgeschnittene Sticker
Freie Außenkonturen für individuell gestaltete Aufkleber.
Honiggläser mit runden Produktetiketten als Anwendungsbeispiel für Folienetiketten
Produktetiketten und wiederkehrende Motive auf Trägermaterial.

Kiss-Cut und FlexCut passend kombinieren

Kiss-Cut schneidet die Folie, während der Träger erhalten bleibt. Das eignet sich für Etiketten, Aufkleberbögen und Beschriftungen, die anschließend entgittert werden.

FlexCut wechselt bei geeigneten Materialien zwischen durchgeschnittenen Abschnitten und Haltestegen. Die Formen bleiben während des Transports im Materialverbund und lassen sich anschließend herauslösen.

Ein separates Abschneidemesser trennt die bearbeitete Bahn quer ab. Diese Funktion unterstützt die Entnahme fertiger Aufträge.

Flex- und Flockfolien für die Textilveredelung

Namen, Nummern, Vereinslogos und individuelle Motive lassen sich aus geeigneten Flex- und Flockfolien schneiden. Die kontrollierte Messerbewegung ist besonders bei kleinen Schriftzügen, spitzen Formen und dicht angeordneten Motiven hilfreich.

Nach dem Entgittern werden die Motive mit einer passenden Transferpresse auf das Textil übertragen. Wiederverwendbare Materialeinstellungen unterstützen Serien mit gleichbleibender Folie und wiederkehrenden Konturen.

T-Shirt mit Summa-Jubiläumsmotiv als Beispiel für Textilveredelung mit Flexfolie
Textilveredelung mit geschnittenen Transferfolien.

Spezialfolien und anspruchsvolle Materialaufbauten

Die Tangentialtechnik erweitert die Möglichkeiten bei laminierten Druckmedien, geeigneten Reflex- und Schablonenfolien sowie Lackschutzfolien (PPF). Für spezielle Aufgaben stehen abgestimmte Messer zur Verfügung, beispielsweise für geeignete Sandstrahlfolien. Entscheidend sind Materialhärte, Beschichtung, Klebstoff, Träger und Kontur.

Anbringen transparenter Lackschutzfolie an einem blauen Fahrzeugspiegel
Lackschutzfolien
Vorgefertigte Konturen für geeignete PPF-Materialien und Fahrzeugbauteile.
Aufbringen von Dekorfolie auf einen gelben Motorsporthelm
Individuelle Dekore
Geschnittene Folienmotive für Logos, Beschriftungen und aufwendige Designs.

Intelligente Auftragsbearbeitung für wiederkehrende Produktion

Smart Object Sorting

Die intelligente Objektsortierung optimiert Bearbeitungsreihenfolge und Startpunkte. Das verkürzt unnötige Verfahrwege bei Aufträgen mit vielen einzelnen Motiven.

Smart Panelling

Längere Aufträge werden abschnittsweise bearbeitet. Der Plotter schneidet die Objekte innerhalb eines Bereichs, bevor er weitertransportiert. So werden lange Vor- und Rückbewegungen des Materials begrenzt.

GoSign: Materialien und Abläufe wiederverwenden

Die Summa Schneidesoftware GoSign verwaltet Materialprofile und Werkzeugparameter. Mit konfigurierbaren Aktionssets lassen sich wiederkehrende Arbeitsschritte zusammenfassen. Plug-ins unterstützen die Übergabe aus Adobe Illustrator und CorelDRAW.

Das optionale GoSign Pro Pack erweitert die Möglichkeiten unter anderem um automatisierte Barcode-Workflows und zusätzliche Importfunktionen. Kameraeinstellungen und erforderliche Softwarelizenzen werden passend zur Maschinenkonfiguration und zum Produktionsablauf festgelegt.

Materialführung und Bedienung im Produktionsalltag

Rollenführung und Andruckrollen stabilisieren den Materialtransport. Ein Farb-Touchscreen, die mehrfarbige Statusanzeige und griffbereite Bedienelemente erleichtern Einrichtung und Auftragskontrolle. Für die Baugrößen 75, 140 und 160 sind passende optionale Rollenaufwicklungen erhältlich. Sie unterstützen die geordnete Materialausgabe bei längeren Rollenaufträgen.

Ergänzende Möglichkeiten mit der S3TC-Ausstattung

Die S3TC75 und S3TC160 ergänzen die Tangentialtechnik um OPOS CAM zur kamerabasierten Druckmarkenerkennung und einen Performance Head mit zweiter Werkzeugaufnahme. Kameraprofile unterstützen die Anpassung an anspruchsvolle Druckoberflächen, beispielsweise spiegelnde oder holografische Folien.

Kleine Faltschachteln aus Karton als Anwendungsbeispiel für Schneiden und Rillen mit S3TC

Schneiden und Rillen für Karton-Kleinserien

Die zweite Werkzeugaufnahme ermöglicht die Kombination des Messers mit einem geeigneten Rillwerkzeug oder Faserstift. Damit lassen sich leichte, geeignete Kartonmaterialien beispielsweise für kleine Faltschachteln, Karten und Muster bearbeiten. Die Arbeitsschritte erfolgen nacheinander mit den eingesetzten Werkzeugen.

Summa S Class 3 mit DTF-Transferfolie und drei bedruckten T-Shirts im Hintergrund

S3TC75 in DTF-Konfiguration

Für bedruckte DTF-PET-Folien kombiniert eine abgestimmte S3TC75-Konfiguration die Kameraerkennung mit geeignetem Rollenvorschub und einer passenden Aufwicklung. Die schonende Materialführung begrenzt Reibung und schützt empfindliche Transfers während der Verarbeitung.

Die gezeigten Anwendungen sind Beispiele. Materialeignung, Werkzeugauswahl und notwendige Zusatzausstattung werden passend zum konkreten Auftrag festgelegt. TECHNOPLOT prüft diese Kombination auf Wunsch mit Ihren Originalmaterialien.

Technische Daten der Summa S Class 3 Tangentialmesserplotter

Modelle, Arbeitsbreiten und Abmessungen

MerkmalS3T75S3T120S3T140S3T160
Max. Schnittbreite 74,2 cm 120 cm 135 cm 158 cm
Einlegbare Materialbreite 6–84 cm 11,4–130 cm 17–145 cm 17–168 cm
Andruckrollen 3 3 4 4
Abmessungen (B × T × H) 141 × 69 × 111 cm 187 × 69 × 111 cm 202 × 69 × 111 cm 225 × 69 × 111 cm
Zusätzliche TC-Ausführung S3TC75 – – S3TC160
Rollenaufwicklung Optional – Optional Optional

Die Schnittbreite bezeichnet den nutzbaren Arbeitsbereich im Standardmodus. Die Materialbreite beschreibt die einlegbare Rollenbreite. Für Druckmarken und die Materialführung sind die erforderlichen Ränder einzuplanen. Die Abmessungen gelten für das Gerät; zusätzlich wird Platz für Materialbewegung, Bedienung und Service benötigt.

Gemeinsame Leistungsdaten

MerkmalAngabe
Schneidtechnik Motorgesteuertes Tangentialmesser
Messerdruck Bis 1.000 g
Max. Geschwindigkeit Bis 1.440 mm/s diagonal
Max. Beschleunigung Bis 4,2 G diagonal
Genauigkeit 0,2 % der Bewegung oder 0,25 mm; maßgeblich ist der größere Wert
Max. Auftragslänge 50 m; die spezifizierte Materialführung ist separat zu berücksichtigen
Spezifizierte Materialführung Innerhalb von ±0,1 mm: bis 12 m bei Rollen bis 760 mm Breite; bis 4 m bei breiteren Rollen
Materialdicke – Standardfolien 0,05–0,25 mm
Materialdicke – Spezialanwendungen Bis 1,2 mm mit geeignetem Sandstrahl-Tangentialmesser; abhängig von Material und Werkzeugausstattung
Druckmarkenerkennung S3T OPOS X / OPOS Xtra mit optischem Sensor
OPOS-Funktionen Bis zu 2 × 64 Druckmarken auf der X-Linie und Y-Linien-Kompensation
Schneidfunktionen Kiss-Cut, FlexCut, Smart Object Sorting und Smart Panelling
Anschlüsse USB, Ethernet und WLAN
Software Summa GoSign und Summa Cutter Control; zusätzliche Funktionen abhängig von Softwarelizenz und Konfiguration
Stromversorgung 100–120 / 220–240 V AC, 50/60 Hz
Max. Leistungsaufnahme 85 VA

Zusätzliche Ausstattung der S3TC-Modelle

MerkmalS3TC75 / S3TC160
Druckmarkenerkennung OPOS CAM mit integrierter Kamera
Schneidkopf Tangentialschneidkopf mit Performance Head und zweiter Werkzeugaufnahme
Werkzeugkombinationen Messer + Faserstift oder Messer + Rillwerkzeug
Druck für Zusatzwerkzeug Bis 1.000 g
Konfiguration Werkseitige TC-Ausstattung; zusätzliche Werkzeuge und Softwareumfang passend zur Anwendung

Maximalwerte hängen von Material, Werkzeug, Kontur und Einstellungen ab. Die maximale Materialdicke ist keine allgemeine Freigabe für jedes Material gleicher Stärke. Im S3T-Übergrößenmodus ist eine zusätzliche Schnittbreite von bis zu 7 cm möglich; dabei gilt die reguläre Spezifikation zur Materialführung nicht.

Software und Systemanforderungen

Summa GoSign 4 steuert den Schneidworkflow der S Class 3 mit Materialprofilen, Werkzeugparametern und konfigurierbaren Aktionssets. Grafiksoftware, Plotter-Firmware und Softwarelizenzen werden auf den gewünschten Produktionsablauf abgestimmt.

Windows-Arbeitsplatz für GoSign 4

BereichVoraussetzung
Empfohlenes Betriebssystem Windows 11 Pro oder Enterprise, 64 Bit, mit aktuellen Updates
Weitere Herstellerfreigabe Windows 10 Pro oder Enterprise, 64 Bit
Schneidesoftware Summa GoSign 4
Plotter-Firmware S Class 3: MD9987, Revision 22 oder höher
Verbindung zum Plotter USB, Ethernet oder WLAN
Schneidedaten Geeignete Vektorkonturen; bei bedruckten Aufträgen aufeinander abgestimmte Druckmarken und Konturdaten

Anbindung an die Grafiksoftware

Die GoSign Tools unterstützen CorelDRAW X5–2025, Adobe Illustrator CC bis CC 2025 sowie Inkscape ab Version 1.1.0. Für die CorelDRAW-Anbindung werden die erforderliche Makrounterstützung mit VBA/VSTA und der Macro Manager benötigt.

Arbeiten mit macOS

Für die direkte Ausgabe aus Adobe Illustrator 2021–2026 unter macOS bietet Summa das MacSign-Plug-in an. Die Aktivierung erfolgt durch Registrierung mit der Summa-Seriennummer. Die passende Plug-in-Version wird auf die eingesetzte Illustrator- und macOS-Version abgestimmt.

Für die Auftragsverarbeitung mit GoSign 4 wird ein Windows-Arbeitsplatz verwendet. Ein zusätzliches Illustrator-Plug-in für macOS unterstützt die Vorbereitung von GoSign-Druckmarken auf dem Mac.

Softwareumfang für automatisierte und kameragestützte Abläufe

Das optionale GoSign Pro Pack ergänzt unter anderem Barcode-Workflows und zusätzliche Importfunktionen. Bei S3TC-Aufträgen werden Kamerafunktionen, Werkzeugzuordnung und erforderliche Lizenzen passend zur Anwendung eingerichtet.

Die Angaben beziehen sich auf die geprüften Softwarestände. TECHNOPLOT stimmt Software, Plug-ins und Gerätekonfiguration auf Ihren vorhandenen Arbeitsplatz ab.

Werkzeuge, Zubehör und Optionen für S3T und S3TC

Mit passenden Messern, Werkzeugaufnahmen und Optionen zur Materialführung lässt sich die Summa S Class 3 auf unterschiedliche Produktionsaufgaben abstimmen. Die folgende Auswahl umfasst Erweiterungen, Ersatzwerkzeuge und Verbrauchsmaterialien. Einzelne Werkzeuge können bereits zum Lieferumfang der gewählten Konfiguration gehören.

Tangentialmesser und passende Aufnahmen

ZubehörArtikel-Nr.Verwendung
Standard-Tangentialmesser 36° 390-534 Für geeignete Beschriftungsfolien und Standardanwendungen; Packung mit 5 Messern.
Tangentialmesser 45° 390-560 Doppelkeil-Geometrie für abgestimmte Spezialanwendungen.
Doppelspitzen-Tangentialmesser 36° 390-551 Alternative Messergeometrie; Auswahl passend zu Material und Kontur.
Sandstrahl-Tangentialmesser 60° 390-550
395-347
Messer 390-550 mit passendem Sandstrahl-Kopfelement 395-347 für geeignete Sandstrahlfolien.
Tangentialmesserhalter und Standard-Kopfelement 395-717
395-348
Blauer Tangentialmesserhalter 395-717 und Standard-Kopfelement 395-348.
Messerinstallationswerkzeug 390-553 Hilfswerkzeug zum Einsetzen und Handhaben der Tangentialmesser.

Zeichnen, Rillen und zusätzliche Werkzeuge

ZubehörArtikel-Nr.Verwendung
Schleppmesser-Einsatz für den Tangentialkopf 395-323
395-330
Schleppmesserhalter 395-323 mit passendem Kopfelement 395-330 für den Einsatz geeigneter 1,5-mm-Schleppmesser.
Kugelschreiberhalter und Kugelschreiber 395-324
395-325
Halter 395-324 und Kugelschreiber 395-325 zum Zeichnen von Linien und Konturen.
Faserstift-Einheit 395-376 Faserstift für passende Zeichenanwendungen; Werkzeugaufnahme entsprechend der Kopfkonfiguration.
Rillwerkzeug für S3TC 395-758 Rillnadel mit Halter für den Performance Head der TC-Modelle.
Leiste für das TC-Zusatzwerkzeug 395-840 Passende Ersatzleiste für den Bereich des zusätzlichen Werkzeugs am TC-Kopf.

Die S3TC75 und S3TC160 tragen mit dem Performance Head ein Messer und einen Faserstift oder ein Rillwerkzeug. OPOS-Kamera und Performance Head werden als werkseitige TC-Ausstattung bei der Gerätekonfiguration festgelegt.

Materialführung und Rollenaufwicklung

ZubehörArtikel-Nr.Verwendung
Rollenaufwicklung für Baugröße 75 395-747 Servobetriebene Aufwicklung für S3 75, einschließlich eines Paars Medienflansche.
Rollenaufwicklung für Baugröße 140 395-745 Servobetriebene Aufwicklung für S3 140, einschließlich eines Paars Medienflansche.
Rollenaufwicklung für Baugröße 160 395-746 Servobetriebene Aufwicklung für S3 160, einschließlich eines Paars Medienflansche.
Reibungsarmer Rollenvorschub 395-748 Materialzuführung für die abgestimmte S3TC75-DTF-Konfiguration; schützt empfindliche bedruckte PET-Folien beim Transport.
Zusätzliche mittlere Andruckrolle 395-681
395-682
395-681 als werkseitige Ausstattung; 395-682 als Satz. Ausführung passend zum konkreten Gerät festlegen.

Die Rollenaufwicklung hält bearbeitete Folien geordnet für die Weiterverarbeitung bereit. Für DTF-Anwendungen werden Plotter, Rollenvorschub, Aufwicklung und GoSign Pro Pack als zusammenpassende Konfiguration ausgewählt.

Software, Ersatzteile und Wartung

ZubehörArtikel-Nr.Verwendung
GoSign Pro Pack 395-995 Erweiterung unter anderem um Barcode-Workflows, Hotfolder, zusätzliche Importfunktionen und kameragestützte Abläufe.
Schneidleiste 1NC40-67032 Ersatzleiste für die Schneidzone der S3-Modelle.
Abschneideklingen 391-146 Packung mit 10 Klingen für die passende automatische bzw. manuelle Abschneidevorrichtung.
Andruckrollen-Satz mit Clips 395-401 Zwei äußere Andruckrollen mit Clips; die äußeren Rollen werden gemeinsam ersetzt.
Werkzeugablage 395-805 Zusätzliche bzw. Ersatz-Aufbewahrung für Messer, Halter und andere Werkzeuge.

TECHNOPLOT stellt Messer, Werkzeuge und Optionen passend zu Ihrem Modell und Ihren Originalmaterialien zusammen. Bei Ersatz- und Verschleißteilen wird die Ausführung anhand der Gerätekonfiguration und gegebenenfalls der Seriennummer zugeordnet.

Summa S Class 3 im Video

Tangentialtechnik und Serie im Überblick

Das Herstellervideo stellt die Summa S Class 3 und ihre echte Tangentialmessertechnik vor. Die dargestellte Ausstattung richtet sich nach der gewählten S3T- oder S3TC-Ausführung.

Ergänzende Anwendung: Schneiden und Rillen mit S3TC

Dieses Anwendungsvideo zeigt den Print-&-Cut-&-Crease-Workflow mit dem Performance Head: vom bedruckten Material über den Konturschnitt bis zum Rillen. Voraussetzung ist die passende S3TC-Ausstattung mit Rillwerkzeug.

Welche Summa S Class 3 passt zu Ihrer Produktion?

Ob Fahrzeug- und Fensterbeschriftungen, Konturaufkleber, Textiltransfers oder Spezialfolien: TECHNOPLOT stimmt Arbeitsbreite, Werkzeuge und Software auf Ihre Anwendungen ab. Maßgeblich sind Ihre Materialien, typischen Auftragsgrößen und vorhandenen Produktionsabläufe.

Tangential- oder Schleppmesserplotter?

Bei einem Schleppmesserplotter richtet sich die frei drehbare Klinge durch die Schneidbewegung im Material aus. Die echte Tangentialmessertechnik der S3T- und S3TC-Modelle steuert die Messerrichtung aktiv über einen Motor. An engen Ecken wird das Messer angehoben, in die neue Schnittrichtung gedreht und wieder abgesenkt. Das unterstützt präzise Richtungswechsel, besonders bei dicken oder zähen Materialien.

  • Dicke und widerstandsfähige Materialien: Die aktive Messerführung bietet Vorteile bei stärkeren Folien, strukturierten Oberflächen und laminierten Drucken.
  • Präzise Ecken und feine Details: Kleine Schriften, spitze Winkel und filigrane Konturen profitieren von der kontrollierten Klingenausrichtung. Saubere Schnitte erleichtern das Entgittern.
  • Sandstrahlfolie: Für dicke Schablonenfolien wählen wir das geeignete Tangentialmesser und den passenden Nasenteil. Die Eignung wird anhand Ihrer Folie und der gewünschten Konturen geprüft.
  • Flock- und Flexfolien für Textilien: Besonders dickere Flockfolien sowie kleine Schriftzüge, Logos und feine Motive lassen sich mit kontrollierter Messerführung bearbeiten. Entscheidend sind saubere Konturen und eine gut entgitterbare Vorlage für den Textiltransfer.

Auch Schleppmesserplotter eignen sich für viele Beschriftungs-, Flock- und Flexfolien. TECHNOPLOT prüft mit Ihnen, wann Materialstärke, Detailgrad und Qualitätsanspruch den Einsatz eines Tangentialmesserplotters sinnvoll machen.

Arbeitsbreite und Materialverarbeitung abstimmen

Wir berücksichtigen Ihre Rollenbreiten und benötigten Schnittformate ebenso wie die Stellfläche und den Platz für den Materiallauf. Mit Ihren Originalfolien und typischen Konturdateien lassen sich feine Schriften, kleine Details, laminierte Drucke und die anschließende Entgitterung beurteilen. Messer, Druck und Geschwindigkeit werden auf den jeweiligen Materialaufbau abgestimmt.

Print & Cut und zusätzliche Anwendungen planen

Bei bedruckten Aufträgen prüfen wir das Zusammenspiel von Drucker, RIP, Grafiksoftware, Passmarken und Schneidesoftware. Dabei berücksichtigen wir auch Ihre Windows- oder Mac-Arbeitsplätze und den gewünschten Automatisierungsgrad. Für anspruchsvolle Druckmarkenerkennung kann die S3TC-Ausführung mit OPOSCAM sinnvoll sein.

Wenn Sie zusätzlich schneiden und rillen möchten, beziehen wir den Performance Head der S3TC und das passende Rillwerkzeug in die Planung ein. Bei DTF-Transfers und empfindlichen Spezialfolien stimmen wir Materialzuführung, Aufwicklung und Software auf die konkrete Anwendung ab.

Ihre Muster als Grundlage für die Beratung

Nennen Sie uns Ihre Materialien, Rollenbreiten, Stückzahlen und gewünschten Anwendungen. Originalmaterial, typische Drucke und Schneidedateien helfen, die passende Konfiguration und erforderliche Zusatzausstattung festzulegen.

Beratung, Installation und Service durch TECHNOPLOT

TECHNOPLOT begleitet Ihr Projekt von der ersten Anwendungsidee bis zum laufenden Produktionsbetrieb. Mit mehr als 40 Jahren Erfahrung im Large-Format-Printing verbinden wir Anwendungsberatung, Maschineninstallation, Farbmanagement, Schulung und technischen Service zu einer abgestimmten Gesamtlösung.

Anwendungs- und Investitionsberatung

Gemeinsam analysieren wir Materialien, Formate, Stückzahlen, Qualitätsanforderungen, gewünschte Veredelungen und vorhandene Produktionsabläufe. Daraus leiten wir die geeignete Systemkonfiguration und notwendige Zusatzausstattung ab. Dabei berücksichtigen wir nicht nur die Anschaffung, sondern auch Bedienaufwand, Verbrauchsmaterialien, Wartung, Prozesssicherheit und zukünftige Erweiterungsmöglichkeiten.

Material- und Anwendungstests

Auf Wunsch prüfen wir Ihre Originalmaterialien, Medien oder Bauteile vor der Investitionsentscheidung. Beurteilt werden können unter anderem Verarbeitbarkeit, Bedruckbarkeit, Druck- und Verarbeitungsqualität, Farbwirkung, Haftung, Kratzfestigkeit und die Eignung für wiederkehrende Produktionsabläufe. Anwendungstests helfen, technische Risiken frühzeitig zu erkennen und realistische Produktionsparameter festzulegen.

Aufstell- und Installationsplanung

Das ausgewählte Produktionssystem benötigt eine sorgfältige Vorbereitung des Aufstellortes. TECHNOPLOT unterstützt bei der Prüfung von Zufahrt, Türen, Transportweg, Bodenbelastbarkeit, Stellfläche, Wartungsabständen, Stromversorgung, Netzwerk, Raumklima und gegebenenfalls erforderlicher Luftführung. Dadurch lassen sich unnötige Verzögerungen am Installationstag vermeiden.

Lieferung, Installation und Inbetriebnahme

Unsere Techniker übernehmen die fachgerechte Aufstellung, Montage und Inbetriebnahme des Systems. Dazu gehören abhängig vom vereinbarten Leistungsumfang die mechanische Einrichtung, Prüfung der Sicherheitseinrichtungen, Netzwerkanbindung, Installation der zugehörigen Software sowie die Durchführung der erforderlichen Kalibrierungen und Testläufe.

Einweisung und Schulung

Die Bediener werden praxisnah in Maschinenbedienung, Datenaufbereitung, Auftragsanlage, Materialhandhabung, Testläufe und tägliche Pflege eingewiesen. Vertiefende Schulungen können auf typische Anwendungen, Serienproduktion, Farbmanagement und die Erstellung wiederholbarer Arbeitsabläufe abgestimmt werden.

Farbmanagement und Profile

TECHNOPLOT unterstützt bei der Auswahl geeigneter Medienprofile, der Anpassung von Produktionsbedingungen und der reproduzierbaren Farbausgabe. Bei Bedarf erstellen wir individuelle Profile und beraten zur Wiedergabe von Haus-, Marken- und Sonderfarben. Ziel ist ein stabiler Produktionsprozess mit nachvollziehbaren Einstellungen statt einzelner, nicht reproduzierbarer Testergebnisse.

Produktionshilfen und Prozessoptimierung

Für wiederkehrende Aufträge beraten wir zu geeigneten Positionierhilfen, Auftragsschablonen und produktspezifischen Vorrichtungen. Zusätzlich unterstützen wir bei der Optimierung von Datenaufbereitung, Produktionsreihenfolge, Auftragsvorlagen und Qualitätskontrolle. So kann das System effizient in bestehende Fertigungs- und Verarbeitungsprozesse eingebunden werden.

Technischer Support und Fernunterstützung

Bei Fragen zu Software, Datenaufbereitung, Installation und Bedienung unterstützt TECHNOPLOT telefonisch und per Fernzugriff. Viele Einstellungen und Workflowfragen lassen sich dadurch kurzfristig klären. Bei technischen Problemen entscheiden unsere Servicemitarbeiter, ob eine Fernunterstützung ausreicht oder ein Vor-Ort-Einsatz erforderlich ist.

Deutschlandweiter Vor-Ort-Service

TECHNOPLOT verfügt über eigene, geschulte Servicetechniker für Einsätze in ganz Deutschland. Wartungen, Fehlerdiagnosen und Reparaturen werden mit Blick auf eine schnelle Wiederherstellung der Produktionsfähigkeit geplant. Durch die direkte Verbindung von Anwendungstechnik und Service können nicht nur einzelne Störungen, sondern auch deren Auswirkungen auf den gesamten Arbeitsablauf beurteilt werden.

Eigene Werkstätten und Ersatzteilversorgung

An den TECHNOPLOT-Standorten in Ismaning bei München und Dessau stehen eigene Servicewerkstätten zur Verfügung. Ergänzt wird der technische Support durch ein Ersatzteil- und Verbrauchsmateriallager. Dadurch können viele benötigte Teile und Wartungsmaterialien kurzfristig bereitgestellt und Serviceeinsätze zielgerichtet vorbereitet werden.

Ihr Projekt im Mittelpunkt

Ein Produktionssystem sollte nicht allein anhand einzelner Leistungsdaten ausgewählt werden. Entscheidend ist, ob Hardware, Materialien, Software, Arbeitsabläufe und Service gemeinsam einen stabilen und wirtschaftlichen Produktionsprozess ergeben.

Sprechen Sie mit uns über Ihre Materialien, Formate, Stückzahlen und Qualitätsanforderungen. TECHNOPLOT entwickelt mit Ihnen eine geeignete Konfiguration und begleitet die Umsetzung von der Planung bis zur laufenden Produktion.

Angebot anfordern
