Summa ADC – Automatische Tiefenkontrolle für die F-Serie
Automatische Werkzeugkalibrierung für Ihre Summa F-Serie
Der ADC (Automated Depth Control) misst die Werkzeugspitze berührungslos und setzt die untere Werkzeugposition auf die Referenzhöhe des Schneidetisches. Das erleichtert den Wechsel zwischen Messern und Fräsern und reduziert den manuellen Kalibrieraufwand.

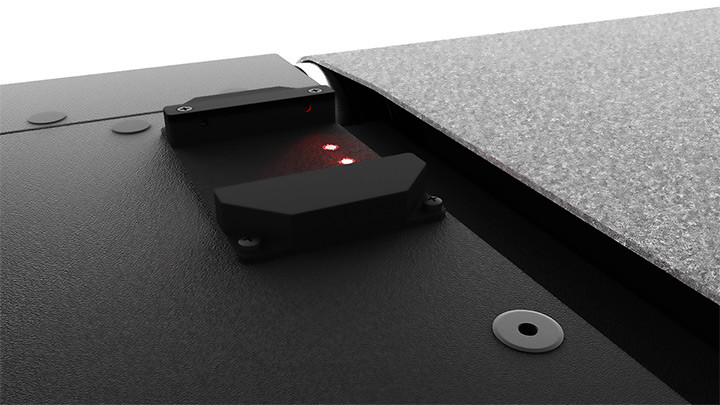

Die Sensoren sind in die seitlichen Abdeckungen des Schneidetisches integriert. Nach der Installation und Kalibrierung bleiben sie dauerhaft an der Maschine.
Für bestehende Maschinen: TECHNOPLOT prüft, welche ADC-Nachrüstung zu Ihrer F-Serie passt. Maßgeblich sind Maschinentyp, Seriennummer und vorhandene Ausstattung. Die Verfügbarkeit des passenden Nachrüstsatzes klären wir im Rahmen Ihrer Anfrage.
Weniger Einstellaufwand beim Werkzeugwechsel
- Automatische Tiefenreferenz: Die untere Position geeigneter Werkzeuge wird beim Maschinenstart und nach dem Werkzeugwechsel erfasst.
- Berührungslose Messung: Die Werkzeugspitze wird durch Unterbrechung eines Lichtstrahls vermessen.
- Tangentialkalibrierung: Bei geeigneten Werkzeugen können zusätzlich Ausrichtung und Versatz bestimmt werden.
- Dauerhaft integriert: Die Sensoren müssen nach der Verwendung nicht demontiert werden.
Werkzeug und Material richtig abstimmen
Der ADC unterstützt die Kalibrierung von Tangentialwerkzeugen sowie Rotations- und Fräswerkzeugen. Dazu zählen Kiss-Cut, Cutout, EOT, POT, Rill- und V-Cut-Werkzeuge. Das Schleppmesser wird nicht vom ADC kalibriert.
Die materialabhängige Bearbeitungstiefe und werkzeugspezifische Einstellungen müssen weiterhin geprüft werden. Beim pneumatischen Oszillationswerkzeug POT ist ein stabiler Luftdruck wichtig; eine manuelle Feinabstimmung kann erforderlich sein.
Technische Merkmale des Summa ADC
| Bezeichnung | ADC – Automated Depth Control |
|---|---|
| Messprinzip | Berührungslose optische Messung durch Unterbrechung eines Lichtstrahls |
| Einbauort | Seitliche Abdeckungen des F-Serie-Schneidetisches |
| Rechter ADC-Sensor | Werkzeuge an Modulposition 2 und 3 |
| Linker ADC-Sensor | Werkzeuge an Modulposition 1; setzt bei der Nachrüstung die rechte ADC-Einheit voraus |
| Automatische Messung | Untere Werkzeugposition beim Maschinenstart und nach einem Werkzeugwechsel |
| Schleppmesser | Keine ADC-Kalibrierung |
| Nachrüstung | Passender Nachrüstsatz abhängig von Modell und Ausstattung; Prüfung durch TECHNOPLOT |
Voraussetzungen für die Nachrüstung
- Passende Summa F-Serie und ein für diese Ausführung geeigneter ADC-Nachrüstsatz.
- Prüfung der vorhandenen ADC-Einheiten und Werkzeugpositionen.
- Prüfung der Pneumatikausstattung; je nach Maschine wird ein zusätzliches Pneumatikpaket benötigt.
- Abstimmung und erforderliches Update von Firmware und Bedienungssoftware.
- Fachgerechte Montage, Kalibrierung und Funktionsprüfung.
Bei Verwendung des Schleppmessermoduls zusammen mit einem linken ADC-Sensor kann sich der nutzbare Arbeitsbereich verringern. TECHNOPLOT berücksichtigt dies bei der Prüfung Ihrer Konfiguration.
ADC-Ausstattung passend zu Ihrer Maschine
Rechte und linke ADC-Einheit werden passend zum Maschinenmodell und zur vorhandenen Ausstattung ausgewählt. Für die linke Einheit muss die rechte ADC-Einheit vorhanden sein. Eventuell zusätzlich benötigte Pneumatikkomponenten werden bei der Nachrüstprüfung berücksichtigt.
Teilen Sie uns mit, welche Tangential-, Rotations- oder Fräswerkzeuge Sie einsetzen. So kann die gewünschte Werkzeugbelegung in die Auswahl einfließen.
