Summa F-Serie Flachbett

Drucken

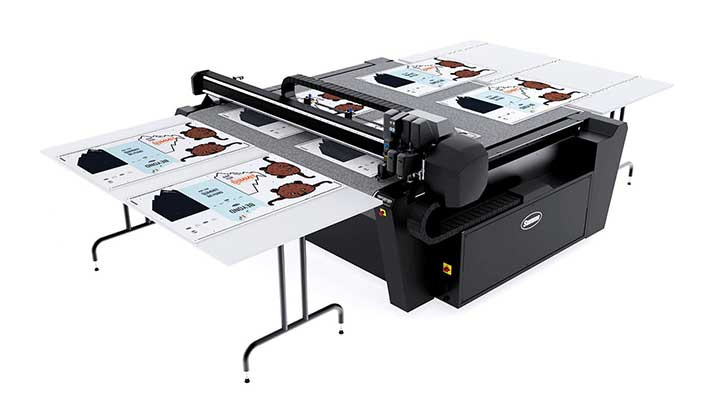

Das Summa F Serie Pro Flatbed System ist eine preisgekrönte Lösung zur Herstellung innovativer Beschilderung, Displays, Muster, Verpackungsanwendungen, und mehr. Mit einem ständig wachsenden Arsenal an Werkzeugen und optionalen Add-ons, ist dies die Durchbruch-Schneidelösung die Sie sich wünschen dürfen.

Eine einzige Maschine, unzählbare Möglichkeiten. Summa präsentiert den vielseitigsten Flachbett-Schneideplotter auf dem Markt.

Mit der F Serie stellt Summa eine komplett neue Produktlinie vor. Diese basiert auf Erfahrungen von über 25 Jahren Entwicklung und Herstellung von weltmarktführenden Rollenschneidplottern. Der Flachbett Schneideplotter schneidet eine vielzahl von Materialien: Rollenmedien, Kunststoffe, Kartonagen, Foamboard und ähnliches. Auf dem modularen Schlitten können gleichzeitig 3 Werkzeugmodule montiert werden, welche man blitzschnell und einfach wechseln kann. Dank der automatischen Werkzeugerkennung und der digitalen und mechanischen Druck- und Tiefenkontrolle (KissCUT), ist ein äußerst präzises Schneiden der Medien möglich.
Schon die F-Serie Basiskonfiguration verfügt über Schleppmessermodul und Kamera, welche Registrierungspunkte und Passmarken auf vielfältigen Materialien erkennt.
Rollenmedien, Bogenware können auf verschiedenen Weisen geladen werden und sorgen damit für einen optimalen Workflow.
Das pneumatische Materialtransportsystem besteht aus Klammern, welche das Material in Verbindung mit dem Conveyor fixieren und transportieren. So ist es möglich, ständig in Segmenten oder mehreren Jobs zu arbeiten. Das Rollenaufwicklungssystem mit Mediaflanschen richtet das Rollenmaterial für korrektes Schneiden aus.
Dank des Conveyor Systems wird das Material auch während des Durchschneidens weitergeführt.



     F Series Media Advance

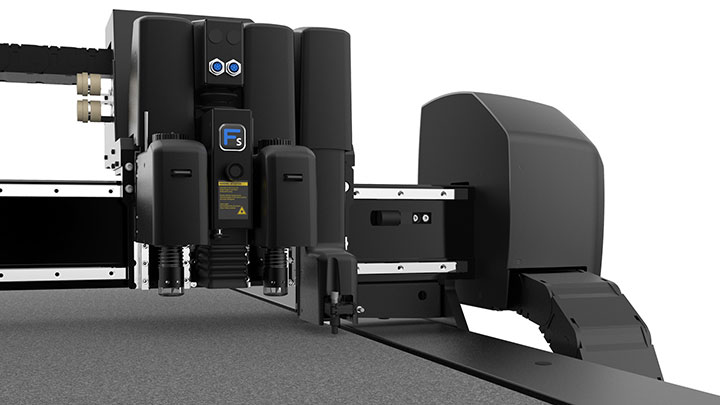

Multifunktionaler Kopf

Der multifunktionaler Kopf enthält gleichzeitig bis zu drei Modulen. In der Zentraleinheit ist ein Laserpointer und ein integriertes Kamerasystem zur optischen Erkennung von Passamarken, garantiert ein schnelles und präzises Konturenschneiden.



Tangentialmodul

Bietet eine vertikale Kraft von 12 kg und entspricht eine breite Palette von passenden Werkzeugen. Jedes Werkzeug hat eine Barcode-Erkennung die automatische Erkennung und Parametereinstellungen gewährleistet.



Mediaklammern

Pneumatisch angetriebene Mediaklammern halten das Material nach unten während es vorwärts bewogen wird, um in Platten zu arbeiten oder mehrere Aufträge kontinuierlich auszuführen.


 F Series Vacuum Pump    F Series Axis Control    F SeriesSafety Pack Beams

Vakuumpumpe

Die Vakuumpumpe mit Schalldämpfer hält das Material an Ort und Stelle, während der Vakuumregler das Vakuum automatisch anpasst um den Arbeitsbereich zu entsprechen.



Axis Control Software

Die Axis Control Software gibt Ihnen die volle Kontrolle über den Summa Flachbett-Schneideplotter. Das optimierte Design des Touch-Screens macht von Axis Control die optimale Schnittstelle für den Maschinenbediener. Mit dem mitgelieferten drahtlosen Controller, ist der Betreiber frei, um den Tisch zu bewegen, während die Grundeinstellungen geändert werden.



Sicherheitspaket

Das Sicherheitspaket gewährleistet Höchstmaß an Sicherheit. Ein Laserstrahl-System umgibt den Tisch und steuert den Bewegungsbereich. Das Gerät kann dann sicher und mit voller Geschwindigkeit arbeiten während im Produktionsbetrieb. Wenn in Sicherheitsmodus versetzt, können die Einstellungen des Geräts sicher eingestellt werden.


 ADC    PackLib   SummaFlex

ADC

Die optionale automatisierte Tiefenkontrolle (ADC) vereinfacht Werkzeug-, Messer- oder Fräsbohrerwechsel durch genaue Messung. Die ADC misst die Spitze des Messer oder des Fräsbohrers sehr genau und stellt die untene Position des Werkzeugs auf die Ebene des Flachbett-Schneideplotters. Dies stellt sicher, daß immer die richtige Einstellungen verwendet wird, um die optimale Schnittqualität zu erreichen.



GoProduce Materialmanager

Die Materialdatenbank enthält eine breite Palette von Materialtypen, deren Einstellungen an Ihre spezifischen Anforderungen angepasst werden können. Durch Methoden müssen Sie nur das Material auswählen, das Sie verarbeiten möchten. Anschließend wählt der Materialmanager automatisch das richtige Werkzeug und seine Einstellungen für den Schneidauftrag aus.



GoProduce Software

Die Software GoProduce wurde entwickelt, um Aufträge einfach und effizient zu bearbeiten. Die moderne Oberfläche mit verbesserter Navigation ermöglicht es Benutzern, Funktionen so schnell und intuitiv wie möglich zu finden und zu bedienen.

• Pro Pack verfügbar











Modelle

F1612

F1432

F1832

F3220

F3232

Schneidebereich: 160 cm breit x 120 cm lang; segmentiert bis zu 50 m lang 136 cm breit x 320 cm lang; segmentiert bis zu 50 m lang 184 cm breit x 320 cm lang; bis zu 50 m lang in mehreren Platten 327 cm Breite x 210 cm Länge; bis zu 50 m in Multi Panel 327 cm breit x 320 cm lang; bis zu 50 m in Multi Panel
Mediabreite: Bis zu 165 cm Bis zu 142 cm Bis zu 190 cm  Bis zu 332 cm  Bis zu 332 cm
Milti-Panel*:

5000 cm

*Mediaklammern und Rollenvorschubsystem und/oder Förderbandsystem sind erforderlich

Wiederholbarkeit: Zwischen + /- 0.05 mm bei Plots
Genauigkeit: 0.05% der Bewegung oder 0.05 mm (der größere Wert ist gültig)
Geschwindigkeit: Bis zu 1000 mm/sek
Beschleunigung: Bis zu 1 G
Zwischenraum*:

5 cm (2 in.)

*Die Entfernung zwischen dem Vakuumtisch und dem Y-Strahl. Die Dicke der Fräsmatte oder des Förderbandes ist hier nicht berücksichtigt

Max. Kräfte: Vertikal: 200 Newton, Horizontal: 200 Newton
Max. Flachbettbelastung: 50 kg/m² (10.2 lb/ft²)
Konnektivität: USB
Stromversorgung: 3 Phasen 208V+N oder 3 Phasen 230V oder 3 Phasen 400V+N
Grösse: 247 x 220 x 110 cm 230 x 422 x 122 cm 279 x 422 x 122 cm 422 x 313 x 122 cm 422 x 422 x 122 cm
Gewicht: 500 kg TBD 1530 kg 1760 kg  1974 kg
Betriebstemperatur: 15˚ bis zu 35˚C (59˚ bis zu 95˚F)
Standardzubehör: Schleppmodul, Förderband, Materialvorschubsystem, Sicherheitssystem 2020, Pneumatisches Paket, standard 36˚ Messerhalter, 1 standard Messer, 1 Faserstifte, Sechskant -Schraubendreher (4mm), Sechskant -Schraubendreher (2.5mm), USB Kabel (3 Meter), USB Verlängerungskabel (0.5 Meter), Mediaflanschen (2-er Set), ADC links&rechts (Automated Depth Control), Pumpen, Summa GoProduce Software.
Optionales Zubehör: Tangentialmodul, F Serie Fräsmodul, HF Fräsmodul, Rotationsmodul mit hohem Drehmoment, Elektronisch Oszillierendes Werkzeug, Pneumatisch Oszillierendes Werkzeug, Kiss-Cut Werkzeug, Single Edge Cutout Werkzeug, Double Edge Cutout Werkzeug, Heavy Duty Cutout Werkzeug, Rillwerkzeuge, V-Cut Werkzeuge, Auffangkorb (F1612), Tischverlängerungen (F1612), kabellose Fernbedienung mit Ladegerät.







        Electronic Oscillating Tool

Schlepmessermodul

Das Schleppmessermodul ist ein Modul, das Ihnen erlaubt, Notationen mit Stiften zu machen oder eine Vielzahl von Materialien mit einem Druck von 600 g oder Abtrieb anzuschneiden, mit Verwendung eines Schleppmessers.

Materialien:

  • Papier < 200 gr
  • Selbstklebende Folie
  • Selbstklebender PVC Banner


Tangentialmessermodul

Das kräftige und flexible Tangentialmodul hat eine vertikale Kraft von 10 kg und ist verfügbar mit einer ganzen Reihe von Werkzeugen. Jedes Werkzeug hat seinen eigenen Barcode, zur automatischen Erkennung und Einstellung des Werkzeugs.

Verfügbare Werkzeuge:

  • Elektronisch oszillierendes Tool
  • Pneumatisch oszillierendes Tool
  • Kiss-Cut Tool
  • Single Edge Cut-Out Tool
  • Double Edge Cut-Out Tool
  • Heavy Duty Cut-Out Tool
  • Rillwerkzeug
  • V-Cut Tool


Elektronisch oszillierendes Tool

Ideal zum Schneiden von weichen und mitteldichten Materialien sowie Hartschaumplatten und Wellpappe bis zu 18 mm Materialstärke. Das elektronisch oszillierende Werkzeug wird von einem 1kW Elektromotor angetrieben.Dieser erzeugt bis zu 12.000 rpm und bewegt das Messer nach oben und nach unten mit einem Hub von 1 mm

Materialien:

  • Gewellter B-C-E Spannut (1,5-4 mm)
  • Schaumstoffplatten (Papier) <= 5mm
  • Schaumstoffplatten (Papier) > 5mm
  • Wabenplatte <= 10 mm
  • Dichtung

 Pneumatic Oscillating Tool   Kiss Cut Tool    Singe Edge Cutout Tool

Pneumatisch oszillierendes Tool

Das pneumatisch oszillierendes Werkzeug wird durch Druckluft angetrieben. Es bewegt ein Messer nach oben und nach unten mit einem Hub von 8 mm. Die robuste Konstruktion des Werkzeugs macht es geeignet zum Schneiden von dickeren Materialien sowie Wabenplatte, Wellpappe und Schaumstoffplatten

Materialien:

  • Doppelschaliger Karton
  • Dreischaliger Karton
  • Schaumstoffplatten
  • Wabenplatten >= 10mm
  • Schaumstoffplatten (Papier) > 5mm
  • Reboard
  • Schaumstoffplatten (Kunststoff)


Kiss-Cut Tool

Mit mechanisch gesteuertem Messerdruck eignet sich dieses Werkzeug insbesondere für das Anschneiden von Materialien bis zu 1.2 mm Materialstärke. Dieses Werkzeug hat auch ein einstellbares Kopfelement zur exakten Tiefenführung.

Materialien:

  • Papier < 200 gr
  • Selbstklebende Folie
  • Sandstrahlmaterial
  • Fensterfolie
  • Magnetisches Material
  • Selbstklebender PVC Banner


Single Edge Cut-Out Tool

Das Single Edge Cutout Werkzeug ist geeignet fürs detaillierte Schneiden durch Materialien bis zu 6 mm Materialstärke. Eine federgelagerte Gleitkappe ermöglicht das Schneiden von sehr genauen Details und kann zu festgelegter Tiefe fixiert werden.

Materialien:

  • Papier < 200 gr
  • Karton 300-500 gr
  • Hartschaumplatten <= 2 mm
  • Polypropylene <= 1,2 mm
  • Polycarbonat <= 0,6 mm
  • Magnetisches Material
  • Selbstklebender PVC Banner

 Double Edge Cutout Tool   Heavy Duty Cutout Tool     Creasing Tool

Double Edge Cutout Tool

Das Double Edge Cutout Werkzeug gewährleistet minimalen Verschleiß beim Durchschneiden von zähen Materialien bis zu 6 mm Materialstärke. Eine federgelagerte Gleitkappe ermöglicht das Schneiden von sehr genauen Details und kann zu festgelegter Tiefe fixiert werden.

Materialien:

  • Papier < 200 gr
  • Karton 300-500 gr
  • Hartschaumplatten <= 1,2 mm
  • Polypropylene <= 1,2 mm
  • Polycarbonat <= 0,6 mm
  • Magnetisches Material
  • Selbstklebende Folie
  • Selbstklebender PVC Banner
  • Reflektierende Folie


Heavy Duty Cutout Tool

Das Heavy Duty Cutout Werkzeug eignet sich zum Schneiden von dickeren Materialien bis zu 15 mm Materialstärke. Eine federgelagerte Gleitkappe ermöglicht das Schneiden von sehr genauen Details und kann zu festgelegter Tiefe fixiert werden.

Materialien:

  • Karton 300-500 gr
  • Selbstklebende Folie
  • Selbstklebender PVC Banner
  • Kunststoff well <= 5 mm
  • Hartschaumplatten <= 1,2 mm
  • Polypropylene <= 1,2 mm
  • Polycarbonat <= 0,6 mm
  • Schaumstoffplatten mit Papier <= 5 mm
  • Lack Decken


Rillwerkzeuge

Mehrere Rillwerkzeuge, ausgelegt in verschiedenen Tiefen und Radius-Größen, sind verfügbar fürs Rillen von Papier, Karton,Polypropylen und PVC-Materialien.

Materialien:

  • Papier
  • Gewellter Karton
  • Karton
  • Polypropylene
  • PVC Materialien

 V Cut Tool    routing module 72    Rotary Module

 V-Cut Tool

 V-Cut Werkzeuge sind verfügbar in 5 Winkel und sind so konzipiert, V-förmige Nuten in starren Sandwich und Schaumverbundplatten bis zu 27 mm Dicke, je nach die Dichte des Materials, zu schneiden.

Materialien:

  • Wabenplatte
  • Reboard
  • Schaumstoffplatten mit Papier <= 5 mm
  • Schaumstoffplatten mit Papier > 5 mm


Fräsmodul

Das Fräsmodul ist geeignet zum Fräsen von gängigen Plattenmaterialien der grafischen Industrie und der Werbetechnik. Plattenmaterial aus PVC, Acryl und Aluminium-Verbundplatten aber auch Materialien wie Holz und MDF können verarbeitet werden.

Materialien:

  • Kunststoffwell
  • Hartschaumplatten
  • Polycarbonate
  • Schaumstoffplatten mit Aluminium
  • Schaumstoffplatten mit Kunststoff
  • MDF
  • Plexiglas





Drehmodul

Das Drehmodul auf den Summa F Serien wird durch einen Elektromotor angetrieben und ist in der Lage alle Arten von dünnen Materialien mit Schwerpunkt auf Textilien handzuhaben.

Materialien:

  • Fleece
  • Filz
  • Verpackungsschaumstoff
  • Schaumstoff <= 5 mm
  • Synthetische Textilien
  • Technische Textilien

 HF Router

Hochfrequenz Fräsmodul

Das Hochfrequenz Fräsmodul ist meit einer Hochfrequenzspindel  mit höherer Leistung ausgestattet, welche höhere Verarbeitungsgeschwindigkeiten und eine glattere Kantenveredlung von harten Substraten ermöglicht.

Materialien:

  • Kunststoffwell
  • Hartschaumplatten
  • Polycarbonate
  • Schaumstoffplatten mit Aluminium
  • Schaumstoffplatten mit Kunststoff
  • MDF
  • Plexiglas
  • ACP
