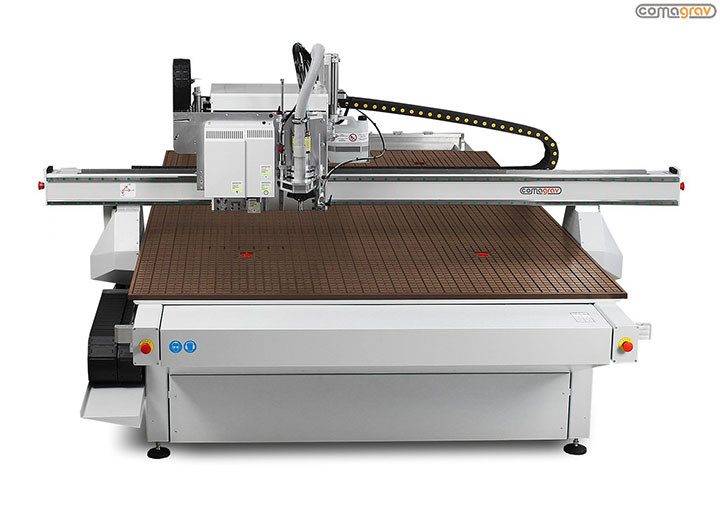

COMAGRAV NOTUS Fräse

Professionelle CNC-Fräse für Spindeln bis 9 KW, zum Schneiden von Beschilderungen, Displays, Verpackungen, POP/POS, Aluminium, Holz und und mehr ... Es können bis zu 3 Module gleichzeitig für das Schneiden und Fräsen installiert werden. Dieser CNC-Fräser ist ideal für die Zusammenarbeit mit Ihrem Flachbettdrucker.

COMAGRAV NOTUS ist geeignet zum Fräsen, Gravieren, Fräsen und 3D-Modellierung:

  • für die großformatige Schilderherstellung, zum Schneiden von Kunststoffplatten, Aluminium, Acryl, Holz, usw.
  • für die Metallverarbeitung, zur Herstellung und zum Schneiden mechanischer Komponenten, Frontplatten, Maschinenverkleidungen, Aluminiumbleche, usw.
  • für die Kunststoff-Fertigung, zur Produktion von Formen, 3D-Formen und zum Schneiden von Kunststoffplatten.
  • für den Modellbau, zum fräsen von Prototypen, zum Schneiden und bearbeiten von Kunststoffen, Holz, 3D-Formen oder Reliefs.

Die COMAGRAV NOTUS ist die wirtschaftliche Variante der COMAGRAV CNC-Fräsmaschinen Familie. Komponenten wie AC-Servomotoren, Zahnstangen-Führungssystem, präzise Planetengetriebe, und eine reichhaltige Liste von Zusatzausstattungen macht diese Maschine zur unschlagbare Lösung. Eine zuverlässige CNC-Fräse die für Ihrer Produktion viele Jahre profitabel arbeiten wird.

  • Ein multifunktionaler CNC-Fräser mit vielen nützlichen Optionen für die professionelle Produktion.
  • Geschweißte Rahmenkonstruktion für langfristige Nutzung.
  • Modernes Antriebssystem mit AC-Servotechnik für höhere Produktionsgeschwindigkeiten und Präzision.
  • Dank der hohen Variabilität der Ausrüstung, kann jeder Kunde aus einer breiten Palette von Arbeitstischen und Spindeln mit verschiedenen Leistungen wählen.
  • Wir bieten ihnen auch Schneidköpfe für Materialien, die nicht mit der Spindel geschnitten werden können.



Optionaler Werkzeugwechsler:

Für die NOTUS Serie wurde ein Karussell Werkzeugwechslers entwickelt. Das Magazin fasst bis zu 8 ISO-30 Werkzeughalter und ist auf der rechten Seite der beweglichen Brücke montiert. Dadurch bewegt sich der Fräs-Kopf mit der optionalen pneumatischen Spindel nur in einer Achse bei jedem Werkzeugwechsel. Diese Lösung spart Produktionszeit, da die Brücke nicht bei jedem Werkzeugwechsel nach hinten zurückfahren muss, wie es für den Standard linearen Werkzeughalter notwendig ist. Das Karussell wird für höchste Zuverlässigkeit ebenfalls durch AC-Servomotor angetrieben. Der Karussell-Werkzeugwechslers ist mit einem Sensor ausgestattet, der die Verfügbarkeit von Werkzeugen im Karussell erkennt. Ebenso ist das automatische Werkzeuglängenmesssystem integriert, es speichert die Länge des Werkzeugs für den nächsten Gebrauch. Nur neue Werkzeuge müssen erstmalig vermessen werden. Der Automatische Karussell-Werkzeugwechsler ist nur für Spindeln mit pneumatischer Werkzeugeinspannung verfügbar und benötigt einen entsprechenden Kompressor.



Optionaler Staubkollektor und Absaugung:

Diese Option ist für spanabhebende Fräsarbeiten, wie z.B. für Holz empfohlen. Der Staubkollektor ist auch beim Fräsen von allen Kunststoffen und Metallen unbedingt empfohlen. Er schützt nicht nur die Fräse vor Verunreinigung der Lager, sondern auch Ihre Gesundheit! Der Staubkollektor ist elektronisch gesteuert und bewegt sich, mit einem pneumatischen Ventil, nach oben und unten, um eine Kollision mit dem Karussell-Werkzeugwechslers zu vermeiden. Wenn Sie den Job starten, fährt der Staubsammler für das beste Reinigungsergebnis nach unten. Der Staubsammler ist mit einer Industriestaub-Absaugung mit 125mm Saugschlauch verbunden.



Modelle: NOTUS 1015 High Z-Axis NOTUS 1515 NOTUS 1526 NOTUS 1530 NOTUS 2030
Arbeitsbereich: 1000 x 1500 mm 1550 x 1500 mm 1550 x 2600 mm  1550 x 3150 mm 2040 x 3150 mm
Z-Achsen Hub: 175 mm (450 mm bei NOTUS 1015)
Höhe unter dem Portal: 140 mm (300 mm bei NOTUS 1015)
Geschwindigkeit: max. 500 mm/s (30000 mm/min)
Auflösung: 0,00078 mm
Spindle Power: bis zu 9 KW
Spindel Umdrehungen: bis zu 40.000 UpM
Antrieb Motoren: AC-Servo Motoren
Motoren Y-Achse: 2 x 750W doppelt angetriebene Achse
Vorschub: 0,5 - 450 mm/s
Führungssystem: Zahnstangen-Führungssystem mit AC-Servomotoren und Planetengetriebe
Lager: Linearkugellager in allen Achsen
Z-Sensor: Automatischer Z-Achsen Sensor
Arbeitstisch: Präziser T-Nut-Arbeitstisch mit Klemmen; optionaler Vakuumtisch mit Sektionen
Sicherheit: Not-Aus-Taster
Werkzeugwechsler: Standard: Linear Wechsler; (Optional: Karussell Werkzeugwechsler an der Brücke)
Control System: PILOT Advanced 3D controller über TCP/iP
Schnittstellen: Ethernet
Geräuschpegel: Simultan: <70 dB; Fräsen: ca. 76-94 dB (A); materialabhängig
max. Stromverbrauch: 25A; 380V; 50Hz; Drehstromanschluss mit C-Charakteristik
Umgebungsbedingungen: Temperatur: 18°C-26°C; Luftfeuchtigkeit: 35%-80% nicht kondensierend
Abmessungen: BxTxH 180 x 290 x 170 cm 220 x 290 x 170 cm 220 x 382 x 170 cm 220 x 440 x 170 cm 265 x 440 x 170 cm
Gewicht:

ca. 1100 Kg

ca. 1250 Kg ca. 1550 Kg ca. 1750 Kg  k.A.
Garantie: 1 Jahr inkl. TECHNOPLOT Vor-Ort Service Vertrag



Im Lieferumfang als Standard enthalten:

Linear Storage Tools   T slot Table   Automatic Z Sensor
Linearer Werkzeugwechsler   T-Nut Arbeitstisch   Automatischer Z-Achsen Sensor



 Pneumatic Oscillating Modul   Electric Oscillating Modul

Pneumatisch oszillierendes Modul

ist ein leistungsfähiges Modul zum Schneiden fast aller Materialien. Die hohe Durchschlagkraft erlaubt das Schneiden von PVC bis zu 10 mm, Re-Boards bis zu 40 mm sowie Hartschaumplatten, harte Dichtungen und vieles mehr. Die industrie Qualität des Moduls bietet hohe Effizienz und Zuverlaässigkeit für die tägliche Arbeit.

Materialien:

  • Wellpappe
  • Karton
  • Schaumplatten
  • Re-Boards
  • Wabenpappe
  • Leder
  • Dichtungen
  • Harte Materialien
  • PVC
  • Gummi


Elektrisch oszillierendes Modul

ist zum Schneiden weicherer und mittel dichter Materialien wie Wellpappe, dünne Pappen, PVC, PE und ähnliches. Die Oszillation von 18.000 Hüben pro Minute erlaubt hervorragendes Schneiden mit hoher Geschwindigkeit.

Materialien:

  • Wellpappe
  • PE
  • PVC
  • Weiche und dünne Materialien
  • Leder
  • Dünner Gummi
  • etc.

 Motorised Cutting Disc Modul   Universal Modul


Motorisiertes Trennscheiben Modul

wird für das Schneiden aller Arten von Textilien und industrieller Gewebe verwendet. Das zehneckige Messer rotiert mit hoher Geschwindigkeit und ist abhängig vom Material justierbar. Die Rotation verhindert ein verschieben der Textilien während des Schnittes und trennt zuverlässig alle Fasern.

Materialien:

  • Stoffe und Textilien
  • Banner


Universal Modul für U1 Tools

zum Einsetzen aller U1 Tool kompatiblen Werkzeuge. Die Werkzeuge können einfach von Hand getauscht werden.

U1 Werkzeuge:

  • Rill-Rad für Wellpappe (S, M, L sizes)
  • Rill-Rad für Kartons (2pt, 3pt, 4pt sizes)
  • Kiss-Cut Tool für Selbstklebe Folien und dünne Folien,...
  • Direct-Cut Tool für PVC, PE,
  • V-Cut Tools
U1 Tool 01   U1 Tool 02   U1 Tool 03

U1 Tool 04   U1 Tool 05    U1 Tool 06

U1 Tool 07



Optionales Zubehör:

Dust Collector   Multi Head   Rotary Storage for Tools
Staubkollektor und Absaugung   Multi-Head Option   Karussell Werkzeugwechsler

Vacuum Table    Valves   Vacuum Pump
Vakuum Arbeitstisch mit Sektionen   Ventile für Vakuum Arbeitstisch   Vakuum Pumpe 5,6KW 380V 16A

Spray Cooling System   Rotary Axis   Laser scanning Head with Rotary
Sprühkühlsystem   Rotations Achse   Kopf mit Laser-Scanner

Liquid cooled Spindles

CNC Easy Controller

Easy Controller Panel


Flüssigkeits gekühlte Spindel
